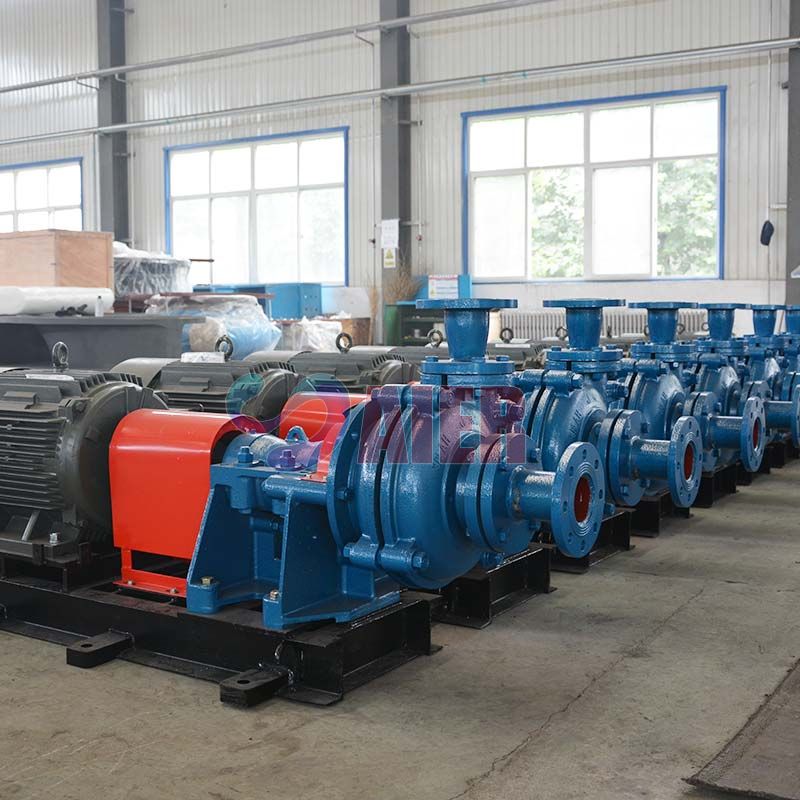

Pompă de șlam WZ de înaltă eficiență

Descriere scurta:

Pompele de șlam din seria WZ sunt pompe de șlam de tip nou rezistente la uzură și la coroziune pentru complexitatea și specificul cărbunelui, centralelor electrice, metalurgiei, chimiei, materialelor de construcție și altor industrii.

Trimiteți-ne un e-mail Descărcați în PDF

Detaliile produsului

Etichete de produs

Descriere produs

Introducere pompe

SPECIFICAȚII:

Dimensiune (descărcare): 40 mm până la 300 mm
Capacitate: 4-1826 mc/h
Cap: 9m-133,7 m
Prelevare solide: 11-92mm
Concentrație: 0%-70%
Materiale: aliaj de crom ridicat etc

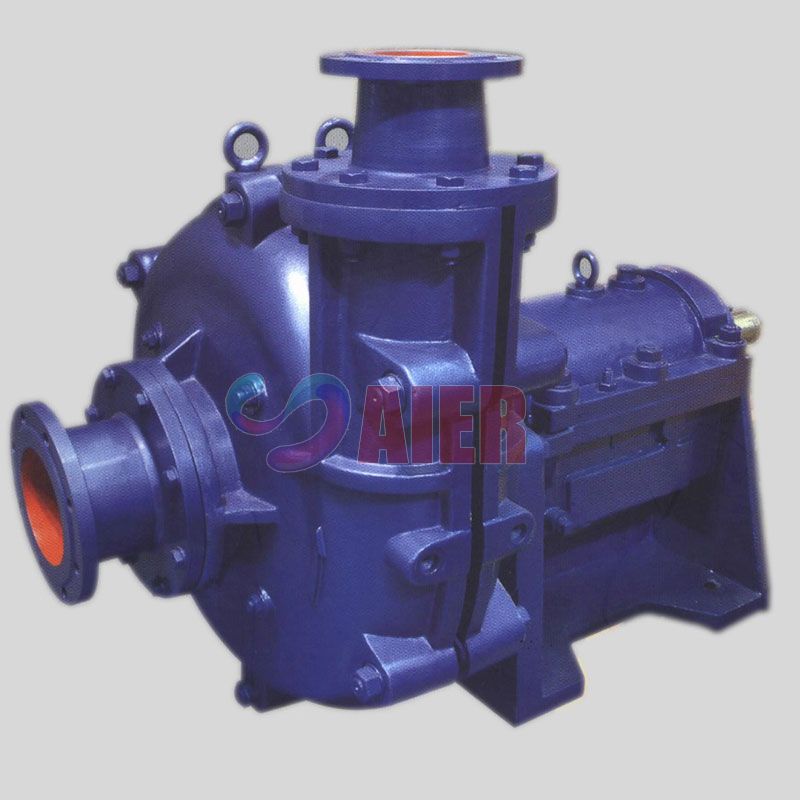

Pompă pentru nămol AIER® WZ

Pompele de nămol din seria WZ sunt dezvoltate pe baza adaptării largă a tehnologiei avansate atât în țară, cât și în străinătate și mulți ani de experiență în proiectarea pompelor de nămol și operarea pe teren.

Caracteristici: eficiență ridicată, economie de energie, vibrații scăzute, funcționare stabilă, durată de viață redusă, întreținere ușoară etc.

Conditii de lucru

Viteza: Cuplat direct: 2900/1480/980/730/590 r/min; Alt tip: conform cerințelor clientului

Temperatura medie: de obicei ≤ 80 ˚C; special: 110 ˚C

Densitatea în greutate a nămolului: chit: ≤ 45%, nămol minier: ≤ 60%

Capacitate: 30 până la 2000 m3/h

Cap: 15-30m

Caracteristici

Placa cadru pentru pompele din seria WA are garnituri interschimbabile din metal dur sau elastomer turnate sub presiune. Rotoarele sunt realizate din metal dur sau căptușeli din elastomer turnate sub presiune.

Etanșările arborelui pentru seria WA pot fi garnituri de etanșare, etanșare centrifugă sau etanșare mecanică.

Ramura de refulare poate fi poziționată la intervale de 45 de grade la cerere și orientată în oricare opt poziții pentru a se potrivi instalațiilor și aplicațiilor. Există multe moduri de acționare pentru opțiune, cum ar fi cureaua trapezoidală, cuplarea flexibilă, cutia de viteze, cuplajul hidraulic cu frecvență variabilă, viteza controlată cu siliciu, etc. Printre acestea, transmisia cuplajului cu arbore flexibil și cureaua trapezoidală caracteristică cost redus și instalare ușoară.

Tip etanșare arbore

Sigiliu de ambalare: este nevoie de apă de etanșare de înaltă presiune. Pentru presiune de refulare < presă de aspirație instalație cu o singură etapă sau instalație în serie cu mai multe etape.

Combinație de expulsare și ambalare: Pentru presiunea de refulare > instalarea presei de aspirație într-o singură etapă sau instalarea în serie cu mai multe etape.

Etanșare mecanică: Pentru utilizatorii cu cerințe stricte de scurgere.

Notarea pompei

100WZ-42

100: diametrul de refulare (mm)

WZ: pompă de șlam

42: diametrul rotorului (cm)

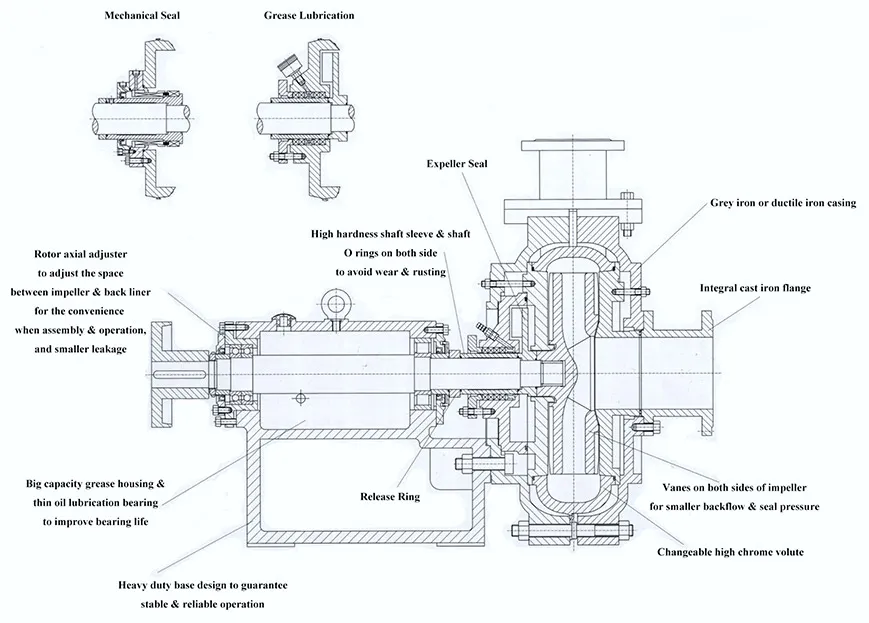

Proiectare constructii

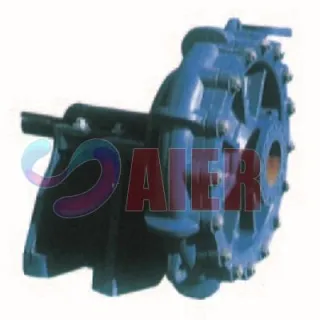

WZ Slurry Pump

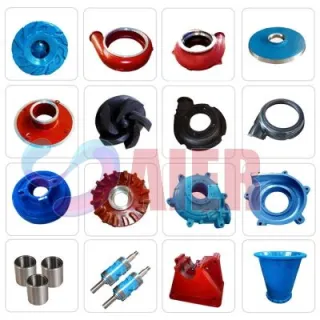

Materialul piesei pompei

Numele piesei	Material	Specificație	HRC	Aplicație	Cod OEM

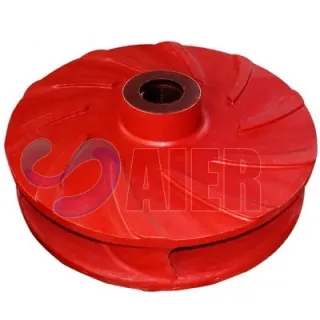

Căptușeală și rotor	Metal	AB27: 23%-30% fier alb crom	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
		AB15: 14%-18% fier crom alb	≥59	Folosit pentru o stare de uzură mai mare	A07
		AB29: 27%-29% fier crom alb	43	Folosit pentru condiții de pH mai scăzute, în special pentru FGD. De asemenea, poate fi folosit pentru o stare scăzută de aciditate și instalații de desulfurare cu pH nu mai puțin de 4	A49
		AB33: 33%-37% fier alb crom		Poate transporta suspensii oxigenate cu pH nu mai mic de 1, cum ar fi tencuiala fosfor, acid azotic, vitriol, fosfat etc.	A33

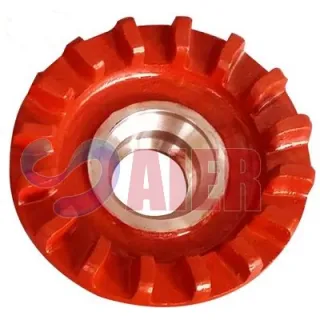

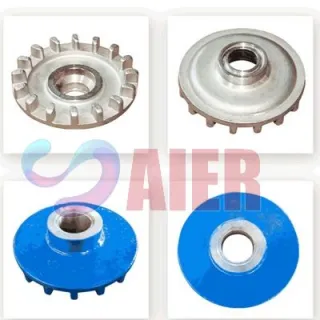

Expeller și inel expeller	Metal	B27: 23%-30% fier crom alb	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
Expeller și inel expeller	Metal	Fier gri			G01
Cutie de umplutură	Metal	AB27: 23%-30% fier alb crom	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
Cutie de umplutură	Metal	Fier gri			G01

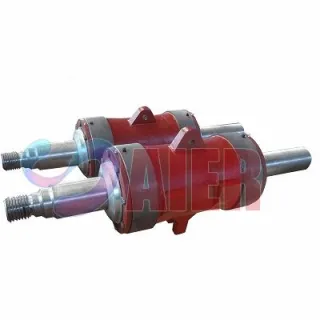

Cadru/placă de acoperire, casă de rulment și bază	Metal	Fier gri			G01
Cadru/placă de acoperire, casă de rulment și bază	Metal	Fier ductil			D21
Arbore	Metal	Otel carbon			E05

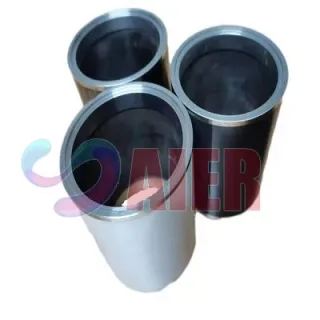

Manșon de arbore, inel/restrictor al lanternului, inel pentru gât, șurub de glande	Oţel inoxidabil	4Cr13			C21
		304 SS			C22
		316 SS			C23
Inele de îmbinare și etanșări	Cauciuc	Butil			S21
		cauciuc EPDM			S01
		Nitril			S10
		Hypalon			S31
		Neopren			S44/S42
		Viton			S50

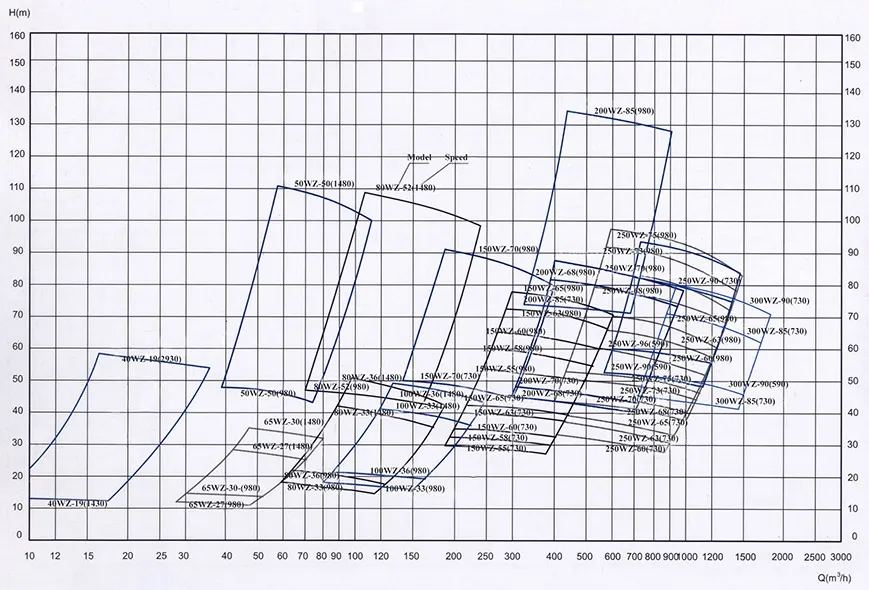

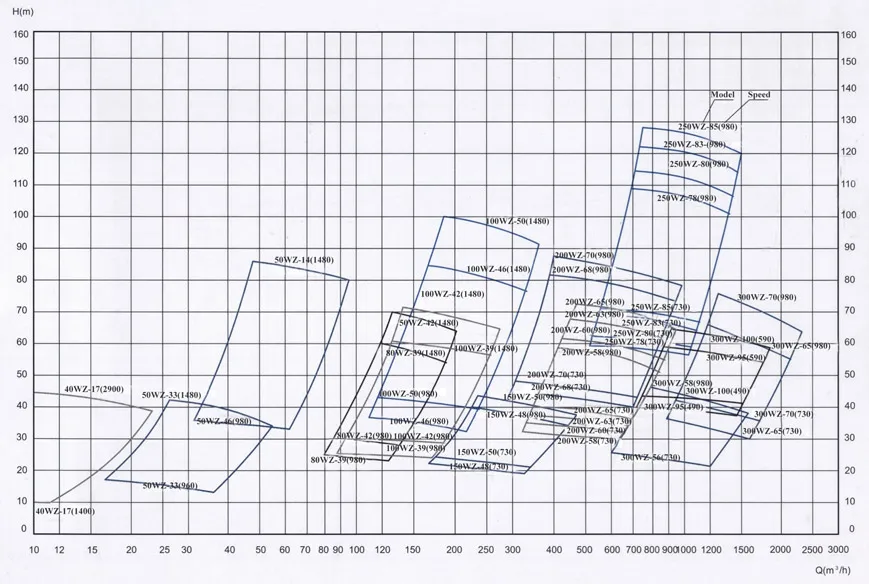

Date de performanță

Model	Putere maximă de împerechere (kw)	Performanță în apă limpede					Max Solid Deși mm	Greutatea pompei kg
Model	Putere maximă de împerechere (kw)	Capacitate m3/h	Cap m	Viteză rpm	Cea mai mare eficiență. %	NPSHr m	Max Solid Deși mm	Greutatea pompei kg
40WZ-14	7.5	4-23	9.0-44.5	1400-2900	52.4	2.5	11	100
40WZ-19	15	8-35	12.8-57.1	1430-2930	58.8	1.3	11	160
50WZ-33	18.5	12-54	7.7-42.5	700-1480	41.4	2.9	13	450
50WZ-46	55	23-94	17.9-85.8	700-1480	44.7	1.4	13	690
50WZ-50	90	27-111	22.3-110.7	700-1480	45.1	3.0	13	1050
65WZ-27	11	20-72	6.0-29.0	700-1460	62.5	1.8	19	400
65WZ-30	15	23-80	7.4-35.8	700-1460	63.5	2.0	19	420
80WZ-33	37	43-174	8.8-43.3	700-1460	67.7	2.3	24	580
80WZ-36	45	46-190	9.6-51.5	700-1480	68.2	2.5	24	600
80WZ-39	55	57-189	12.4-60.9	700-1480	66.0	2.5	24	660
80WZ-42	75	61-204	14.4-70.6	700-1480	67.8	2.5	24	680
80WZ-52	160	51-242	22.1-109.8	700-1480	56.3	2.1	21	1100
100WZ-33	45	56-225	8.2-41.6	700-1480	69.6	1.8	32	700
100WZ-36	55	61-245	9.7-48.6	700-1480	72.6	2.0	32	710
100WZ-39	75	61-255	12.6-61.2	700-1480	71.0	2.4	35	760
100WZ-42	90	66-275	14.7-71.0	700-1480	71.0	2.5	35	780
100WZ-46	132	79-311	17.3-86.0	700-1480	68.9	2.6	34	1100
100WZ-50	160	85-360	20.5-101.6	700-1480	71.3	2.5	34	1120
150WZ-42	132	142-550	12.1-64.0	700-1480	76.4	2.2	69	1550
150WZ-48	75	111-442	8.7-39.7	490-980	78.0	2.5	48	1610
150WZ-50	75	115-460	9.5-43.1	490-980	78.0	2.5	48	1630
150WZ-55	110	124-504	12.3-54.2	490-980	74.5	2.3	48	1660
150WZ-58	132	131-532	13.7-60.3	490-980	77.5	2.5	48	1680
150WZ-60	160	135-550	14.7-64.5	490-980	77.5	2.5	48	1700
150WZ-63	185	146-582	16.3-73.7	490-980	75.0	2.5	48	1900
150WZ-65	200	150-600	17.4-78.5	490-980	72.0	2.5	48	1930
150WZ-70	185	93-400	20.0-91.2	490-980	62.3	2.0	37	1950

Model	Putere maximă de împerechere (kw)	Performanță în apă limpede					Max Solid Deși mm	Greutatea pompei kg
Model	Putere maximă de împerechere (kw)	Capacitate m3/h	Cap m	Viteză rpm	Cea mai mare eficiență. %	NPSHr m	Max Solid Deși mm	Greutatea pompei kg
200WZ-58	185	211-841	13.0-59.8	490-980	81.7	2.5	62	1940
200WZ-60	200	218-870	13.9-64.0	490-980	82.7	2.5	62	1970
200WZ-63	250	228-921	15.4-67.6	490-980	79.3	2.5	62	2030
200WZ-65	250	235-950	16.4-72.0	490-980	80.0	2.5	62	2050
200WZ-68	315	199-948	18.3-81.5	490-980	74.6	2.8	56	2130
200WZ-70	315	205-976	19.4-86.4	490-980	75.6	2.8	56	2150
200WZ-73	355	219-876	21.6-98.2	490-980	74.5	3.0	56	2660
200WZ-75	355	225-900	22.8-103.0	490-980	74.5	3.0	56	2700
200WZ-85	560	221-907	32.0-133.7	490-980	70.5	2.8	54	3610
250WZ-60	280	276-1152	13.1-58.4	490-980	73.9	2.8	72	2800
250WZ-63	315	290-1211	14.4-64.3	490-980	76.5	3.0	72	2820
250WZ-65	315	299-1249	15.4-69.0	490-980	77.5	3.0	72	2840
250WZ-68	450	272-1341	17.1-80.9	490-980	72.5	2.7	72	3120
250WZ-70	450	280-1380	18.1-85.7	490-980	74.0	2.9	72	3150
250WZ-73	500	292-1441	19.7-93.2	490-980	76.0	3.0	72	3190
250WZ-75	560	300-1480	20.8-98.4	490-980	96.0	3.0	72	3230
250WZ-78	630	345-1380	25.4-109.3	490-980	70.8	3.2	76	4530
250WZ-80	710	354-1415	26.7-115.0	490-980	72.6	3.4	76	4540
250WZ-83	800	367-1468	28.7-123.8	490-980	74.6	3.5	76	4550
250WZ-85	800	376-1504	30.1-129.8	490-980	75.6	3.5	76	4560
250WZ-90	450	378-1374	22.3-82.4	400-730	73.8	3.4	69	4600
250WZ-96	560	403-1466	25.4-93.7	400-730	77.8	3.5	69	4650
300WZ-56	250	395-1568	9.7-46.0	490-980	81.3	3.5	96	2900
300WZ-65	500	589-2166	13.8-66.2	490-980	78.4	3.7	92	2920
300WZ-70	630	635-2333	16.0-76.8	490-980	80.4	3.9	92	2940
300WZ-85	450	477-1742	18.9-69.6	400-730	78.7	3.8	85	4900
300WZ-90	560	505-1844	21.2-80.0	400-730	81.5	3.8	85	4950
300WZ-95	400	441-1735	13.8-58.8	300-590	77.8	3.0	88	5010
300WZ-100	450	464-1826	15.3-65.2	300-590	80.8	3.0	88	5060
