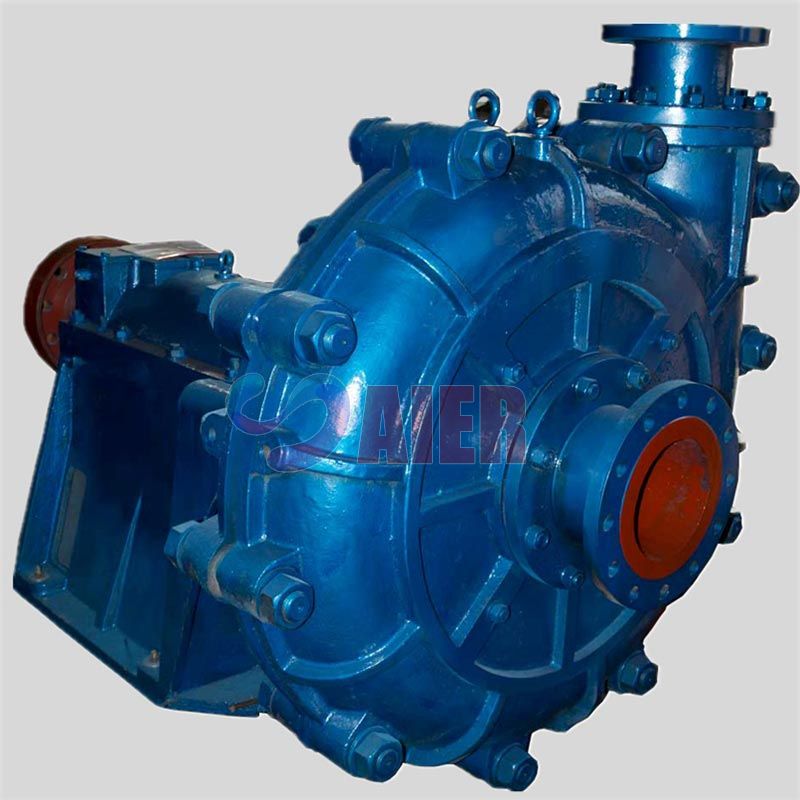

Pompă pentru șlam WG cu cap mare

Descriere scurta:

Pentru a îndeplini cerințele privind dezvoltarea industriei energiei electrice, metalurgiei și cărbunelui, compania noastră a proiectat și dezvoltat o pompă generală de nămol general actualizată din seria WG(P), cu capacitate mare, înălțime mare, cu mai multe trepte în serie. pentru a elimina cenușa și nămolul și pentru a furniza amestec lichid-solide, pe baza experienței de mai mulți ani în proiectarea și fabricarea pompelor de șlam

Trimiteți-ne un e-mail Descărcați în PDF

Detaliile produsului

Etichete de produs

Descriere produs

Introducere pompe

SPECIFICAȚII:

Dimensiune: 65-300 mm
Capacitate: 37-1919m3/h
Cap: 5-94m
Prelevare solide: 0-90 mm
Concentrație: Max.70%
Presiune maximă: Max.4.5mpa
Materiale: aliaj hipercrom etc.

Pompă pentru nămol de înaltă eficiență AIER® WG

Pentru a îndeplini cerințele privind dezvoltarea industriei energiei electrice, metalurgiei și cărbunelui, compania noastră a proiectat și dezvoltat o pompă generală de nămol general actualizată din seria WG(P), cu capacitate mare, înălțime mare, cu mai multe trepte în serie. pentru a elimina cenușa și nămolul și pentru a furniza amestec lichid-solide, pe baza experienței de proiectare și fabricare a pompelor de șlam de mulți ani și extragerea rezultatelor cercetării tehnologiei avansate din țară și din străinătate.

Caracteristici

Design modern CAD, performanță super hidraulică, eficiență ridicată și rata de abraziune mai mică;

Pasaj larg, neînfundare și performanță bună a NPSH;

Sigiliul expulsor combinat cu etanșarea de ambalare și etanșarea mecanică au fost adoptate pentru a garanta nămolul de la scurgere;

Designul de fiabilitate asigură MTBF lung (timpul mediu între evenimente);

Rulmentul metric cu lubrifiere cu ulei, sisteme rezonabile de lubrifiere și răcire asigură funcționarea rulmentului la temperaturi scăzute;

Materialele pieselor umede au performanțe bune de anti-uzură și anticoroziune;

Pompa poate fi utilizată pentru îndepărtarea cenușii de apă de mare, pentru a preveni coroziunea apei de mare, a sării și a ceții și a coroziunii electrochimice;

Pompa poate fi funcționată în serie cu mai multe trepte în limitele presiunii admise.

Pompa are avantajele construcției rezonabile, eficienței ridicate, funcționării fiabile și întreținerii ușoare. Poate fi utilizat pe scară largă pentru manipularea amestecului conținut de solide abrazive și corozive în departamentele de energie electrică, metalurgie, mine, cărbune, materiale de construcții și industria chimică, în special pentru îndepărtarea cenușii și a nămolului din centralele electrice.

Notarea pompei

100WG(P):

100: Diametru ieșire (mm)

WG: Pompă pentru dejecții cu înălțime mare

P: Pompe cu mai multe trepte (1-2 trepte fără marcaj)

Pompa de șlam WG este orizontală, cu o singură treaptă, cu o singură aspirație, în consolă, cu carcasă dublă, pompă centrifugă pentru șlam. Pompa se rotește în sensul acelor de ceasornic văzută de la capătul de antrenare.

Părțile umede ale pompei WG și WGP la același diametru de evacuare pot fi interschimbabile. Dimensiunile lor de instalare sunt, de asemenea, aceleași. Pentru partea de antrenare a pompei de nămol WG(P), a fost adoptat cadrul despicat orizontal cu lubrifiere cu ulei și două seturi de sisteme de răcire cu apă în interior și exterior. Dacă este necesar, se poate furniza apă de răcire. Îmbinarea pregătită pentru apă de răcire și presiunea apei de răcire pot fi văzute în tabelul 1.

Două tipuri de etanșare arbore - etanșare expulsor combinată cu etanșare și etanșare mecanică.

Etanșarea mecanică furnizată cu apă de etanșare de înaltă presiune este recomandată atunci când pompa este funcționată în serie, iar etanșarea expulsorului combinată cu garnitura este utilizată la pompa cu o singură treaptă.

Presiunea apei și cantitatea tuturor tipurilor de etanșare a arborelui este după cum urmează:

1) Presiunea apei de etanșare

Pentru pompa cu o singură treaptă cu etanșare expulsor combinată cu etanșare, presiunea apei a etanșării arborelui este de 0,2-0,3 Mpa.

Pentru funcționarea în serie în mai multe trepte cu etanșarea expulsorului combinată cu etanșare, presiunea apei de etanșare ar trebui să fie: Cea mai mică presiune a apei de etanșare din n treaptă = Hi + 0,7Hn Unde: n ≥2.

Pentru etanșarea mecanică, presiunea apei de etanșare a fiecărei etape a pompei este mai mare de 0,1Mpa decât presiunea la ieșirea pompei.

2) Presiunea apei de etanșare (vezi tabelul 1)

Tabelul 1: parametrii apei de etanșare

Tip pompa	Cadru	Apa de etanșare (l/s)	Etanșarea îmbinării cu apă	Îmbinarea apei de răcire Pe cadru	Presiunea apei de răcire
65WG	320	0.5	1/4"	1/2", 3/8"	0,05 până la 0,2Mpa
80 WG	406	0.7	1/2"	3/4", 1/2"
100WG
80WGP	406A
100WGP
150WG	565	1.2	1/2"	3/4", 3/4"
200WG
150WGP	565A
200WGP
250WG	743		1"
300WG
250WGP	743A

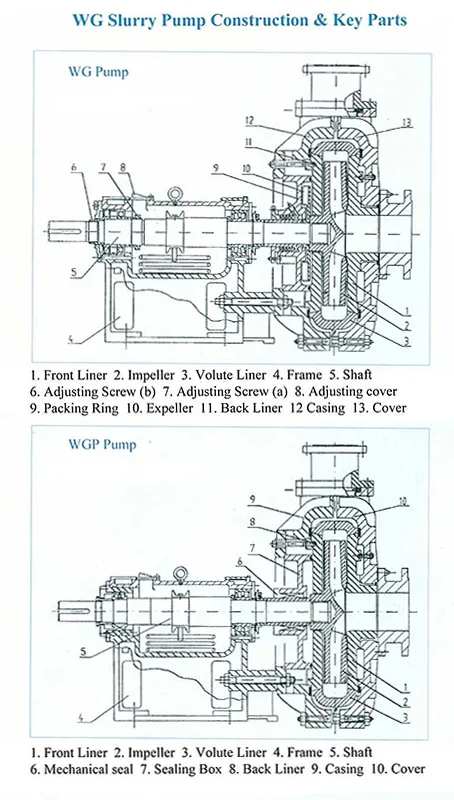

Proiectare constructii

WG Slurry Pump

Materialul piesei pompei

Numele piesei	Material	Specificație	HRC	Aplicație	Cod OEM
Căptușeală și rotor	Metal	AB27: 23%-30% fier alb crom	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
		AB15: 14%-18% fier crom alb	≥59	Folosit pentru o stare de uzură mai mare	A07
		AB29: 27%-29% fier crom alb	43	Folosit pentru condiții de pH mai scăzute, în special pentru FGD. De asemenea, poate fi folosit pentru o stare scăzută de aciditate și instalații de desulfurare cu pH nu mai puțin de 4	A49
		AB33: 33%-37% fier alb crom		Poate transporta suspensii oxigenate cu pH nu mai mic de 1, cum ar fi tencuiala fosfor, acid azotic, vitriol, fosfat etc.	A33
Expeller și inel expeller	Metal	B27: 23%-30% fier crom alb	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
Expeller și inel expeller	Metal	Fier gri			G01
Cutie de umplutură	Metal	AB27: 23%-30% fier alb crom	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
Cutie de umplutură	Metal	Fier gri			G01
Cadru/placă de acoperire, casă de rulment și bază	Metal	Fier gri			G01
Cadru/placă de acoperire, casă de rulment și bază	Metal	Fier ductil			D21
Arbore	Metal	Otel carbon			E05
Manșon de arbore, inel/restrictor al lanternului, inel pentru gât, șurub de glande	Oţel inoxidabil	4Cr13			C21
		304 SS			C22
		316 SS			C23
Inele de îmbinare și etanșări	Cauciuc	Butil			S21
		cauciuc EPDM			S01
		Nitril			S10
		Hypalon			S31
		Neopren			S44/S42
		Viton			S50
