WZ högeffektiv slurrypump

Kort beskrivning:

WZ-seriens slurrypumpar är en ny typ av slitstark och korrosionsbeständig slurrypump för komplexiteten och specificiteten hos kol, kraftverk, metallurgi, kemi, byggmaterial och andra industrier.

Skicka e-post till oss Ladda ner till PDF

Produktdetalj

Produkttaggar

Produktbeskrivning

Pump Introduktion

SPECIFIKATIONER:

Storlek (urladdning): 40 mm till 300 mm
Kapacitet: 4-1826 m3/h
Huvud: 9m-133,7m
Hantera fasta ämnen: 11-92 mm
Koncentration: 0%-70%
Material: Högkromlegering etc

AIER® WZ slurrypump

WZ-seriens slurrypumpar är en ny typ av slitstark och korrosionsbeständig slurrypump för komplexiteten och specificiteten hos kol, kraftverk, metallurgi, kemi, byggmaterial och andra industrier.

WZ-seriens slurrypumpar är utvecklade på bred anpassning av både hemma och utomlands avancerad teknologi och många års erfarenhet av slurrypumpdesign och fältdrift.

Funktioner: hög effektivitet, energibesparing, låg vibration, stabil drift, låg livslängd, enkelt underhåll, etc.

Arbetsvillkor

Hastighet: Direktkopplad: 2900/1480/980/730/590 r/min; Annan typ: enligt kundens krav

Medeltemperatur: vanligtvis ≤ 80 ˚C; speciellt: 110 ˚C

Uppslamningens viktdensitet: Injekteringsbruk: ≤ 45 %, gruvslam: ≤ 60 %

Kapacitet: 30 till 2000m3/h

Huvud: 15-30m

Funktioner

Ramplattan för pumpar i WA-serien har utbytbara hårdmetall- eller tryckgjutna elastomerfoder. Pumphjulen är gjorda av hårdmetall eller tryckgjutna elastomerfoder.

Axeltätningarna för WA-serien kan vara packningstätning, centrifugaltätning eller mekanisk tätning.

Utloppsgrenen kan placeras i intervall om 45 grader på begäran och orienteras till valfria åtta positioner för att passa installationer och applikationer. Det finns många körlägen för tillval, såsom kilrem, flexibel koppling, växellåda, hydraulisk koppling variabel frekvens, kiselkontrollerad hastighet, etc. Bland dem har den flexibla axelkopplingen och kilremsfunktionen låg kostnad och enkel installation.

Typ av axeltätning

Packning tätning: högtryck tätning vatten behövs. För utloppstryck < sugpress enstegsinstallation eller flerstegsserieinstallation.

Utdrivnings- och packningskombination: För utloppstryck > sugpress enstegsinstallation eller flerstegsinstallation.

Mekanisk tätning: För användare med strikt krav på läckage.

Pumpnotation

100WZ-42

100: utloppsdiameter (mm)

WZ: slampump

42: pumphjulsdiameter (cm)

Konstruktionsdesign

WZ Slurry Pump

Pumpdelmaterial

Delnamn	Material	Specifikation	HRC	Ansökan	OEM-kod
Liners & Impeller	Metall	AB27: 23%-30% krom vitt järn	≥56	Används för högre slitage med pH mellan 5 och 12	A05
		AB15: 14%-18% krom vitt järn	≥59	Används för högre slitage	A07
		AB29: 27%-29% krom vitt järn	43	Används för lägre pH-tillstånd speciellt för FGD. Den kan också användas för lågsurtillstånd och avsvavlingsinstallation med pH inte mindre än 4	A49
		AB33: 33%-37% krom vitt järn		Den kan transportera syresatt slurry med pH som inte är mindre än 1 såsom fosfor-gips, salpetersyra, vitriol, fosfat etc.	A33
Expeller & expellerring	Metall	B27: 23%-30% krom vitt järn	≥56	Används för högre slitage med pH mellan 5 och 12	A05
Expeller & expellerring	Metall	Grått järn			G01
Packbox	Metall	AB27: 23%-30% krom vitt järn	≥56	Används för högre slitage med pH mellan 5 och 12	A05
Packbox	Metall	Grått järn			G01
Ram/Täckplåt, lagerhus & sockel	Metall	Grått järn			G01
Ram/Täckplåt, lagerhus & sockel	Metall	Duktilt järn			D21
Axel	Metall	Kolstål			E05
Axelhylsa, lanternring/spärr, halsring, glandbult	Rostfritt stål	4Cr13			C21
		304 SS			C22
		316 SS			C23
Fogringar & tätningar	Sudd	Butyl			S21
		EPDM gummi			S01
		Nitril			S10
		Hypalon			S31
		Neopren			S44/S42
		Viton			S50

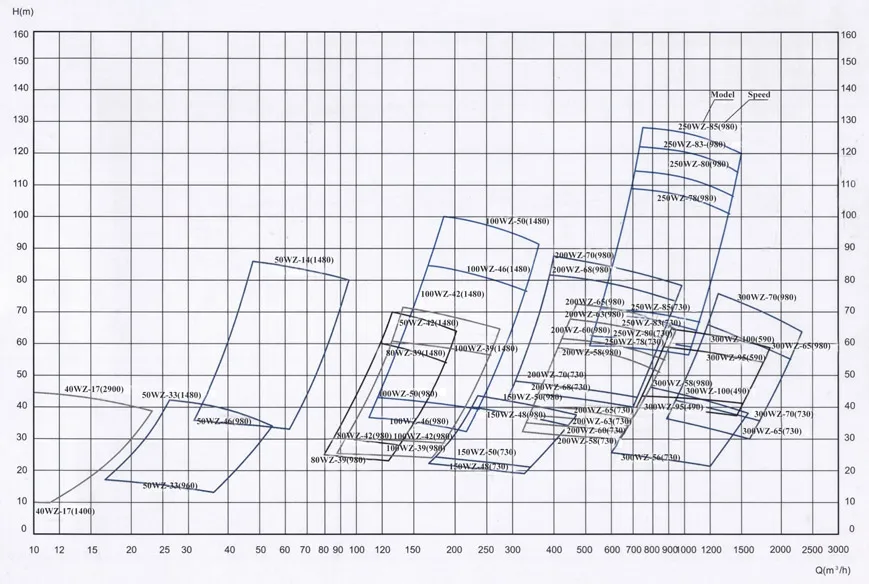

Prestandadata

Modell	Max parningseffekt (kw)	Klarvattenprestanda					Max Solid Dock mm	Pump Vikt kg
Modell	Max parningseffekt (kw)	Kapacitet m3/h	Huvud m	Fart r/min	Högsta Effi. %	NPSHr m	Max Solid Dock mm	Pump Vikt kg
40WZ-14	7.5	4-23	9.0-44.5	1400-2900	52.4	2.5	11	100
40WZ-19	15	8-35	12.8-57.1	1430-2930	58.8	1.3	11	160
50WZ-33	18.5	12-54	7.7-42.5	700-1480	41.4	2.9	13	450
50WZ-46	55	23-94	17.9-85.8	700-1480	44.7	1.4	13	690
50WZ-50	90	27-111	22.3-110.7	700-1480	45.1	3.0	13	1050
65WZ-27	11	20-72	6.0-29.0	700-1460	62.5	1.8	19	400
65WZ-30	15	23-80	7.4-35.8	700-1460	63.5	2.0	19	420
80WZ-33	37	43-174	8.8-43.3	700-1460	67.7	2.3	24	580
80WZ-36	45	46-190	9.6-51.5	700-1480	68.2	2.5	24	600
80WZ-39	55	57-189	12.4-60.9	700-1480	66.0	2.5	24	660
80WZ-42	75	61-204	14.4-70.6	700-1480	67.8	2.5	24	680
80WZ-52	160	51-242	22.1-109.8	700-1480	56.3	2.1	21	1100
100WZ-33	45	56-225	8.2-41.6	700-1480	69.6	1.8	32	700
100WZ-36	55	61-245	9.7-48.6	700-1480	72.6	2.0	32	710
100WZ-39	75	61-255	12.6-61.2	700-1480	71.0	2.4	35	760
100WZ-42	90	66-275	14.7-71.0	700-1480	71.0	2.5	35	780
100WZ-46	132	79-311	17.3-86.0	700-1480	68.9	2.6	34	1100
100WZ-50	160	85-360	20.5-101.6	700-1480	71.3	2.5	34	1120
150WZ-42	132	142-550	12.1-64.0	700-1480	76.4	2.2	69	1550
150WZ-48	75	111-442	8.7-39.7	490-980	78.0	2.5	48	1610
150WZ-50	75	115-460	9.5-43.1	490-980	78.0	2.5	48	1630
150WZ-55	110	124-504	12.3-54.2	490-980	74.5	2.3	48	1660
150WZ-58	132	131-532	13.7-60.3	490-980	77.5	2.5	48	1680
150WZ-60	160	135-550	14.7-64.5	490-980	77.5	2.5	48	1700
150WZ-63	185	146-582	16.3-73.7	490-980	75.0	2.5	48	1900
150WZ-65	200	150-600	17.4-78.5	490-980	72.0	2.5	48	1930
150WZ-70	185	93-400	20.0-91.2	490-980	62.3	2.0	37	1950

Modell	Max parningseffekt (kw)	Klarvattenprestanda					Max Solid Dock mm	Pump Vikt kg
Modell	Max parningseffekt (kw)	Kapacitet m3/h	Huvud m	Fart r/min	Högsta Effi. %	NPSHr m	Max Solid Dock mm	Pump Vikt kg
200WZ-58	185	211-841	13.0-59.8	490-980	81.7	2.5	62	1940
200WZ-60	200	218-870	13.9-64.0	490-980	82.7	2.5	62	1970
200WZ-63	250	228-921	15.4-67.6	490-980	79.3	2.5	62	2030
200WZ-65	250	235-950	16.4-72.0	490-980	80.0	2.5	62	2050
200WZ-68	315	199-948	18.3-81.5	490-980	74.6	2.8	56	2130
200WZ-70	315	205-976	19.4-86.4	490-980	75.6	2.8	56	2150
200WZ-73	355	219-876	21.6-98.2	490-980	74.5	3.0	56	2660
200WZ-75	355	225-900	22.8-103.0	490-980	74.5	3.0	56	2700
200WZ-85	560	221-907	32.0-133.7	490-980	70.5	2.8	54	3610
250WZ-60	280	276-1152	13.1-58.4	490-980	73.9	2.8	72	2800
250WZ-63	315	290-1211	14.4-64.3	490-980	76.5	3.0	72	2820
250WZ-65	315	299-1249	15.4-69.0	490-980	77.5	3.0	72	2840
250WZ-68	450	272-1341	17.1-80.9	490-980	72.5	2.7	72	3120
250WZ-70	450	280-1380	18.1-85.7	490-980	74.0	2.9	72	3150
250WZ-73	500	292-1441	19.7-93.2	490-980	76.0	3.0	72	3190
250WZ-75	560	300-1480	20.8-98.4	490-980	96.0	3.0	72	3230
250WZ-78	630	345-1380	25.4-109.3	490-980	70.8	3.2	76	4530
250WZ-80	710	354-1415	26.7-115.0	490-980	72.6	3.4	76	4540
250WZ-83	800	367-1468	28.7-123.8	490-980	74.6	3.5	76	4550
250WZ-85	800	376-1504	30.1-129.8	490-980	75.6	3.5	76	4560
250WZ-90	450	378-1374	22.3-82.4	400-730	73.8	3.4	69	4600
250WZ-96	560	403-1466	25.4-93.7	400-730	77.8	3.5	69	4650
300WZ-56	250	395-1568	9.7-46.0	490-980	81.3	3.5	96	2900
300WZ-65	500	589-2166	13.8-66.2	490-980	78.4	3.7	92	2920
300WZ-70	630	635-2333	16.0-76.8	490-980	80.4	3.9	92	2940
300WZ-85	450	477-1742	18.9-69.6	400-730	78.7	3.8	85	4900
300WZ-90	560	505-1844	21.2-80.0	400-730	81.5	3.8	85	4950
300WZ-95	400	441-1735	13.8-58.8	300-590	77.8	3.0	88	5010
300WZ-100	450	464-1826	15.3-65.2	300-590	80.8	3.0	88	5060
