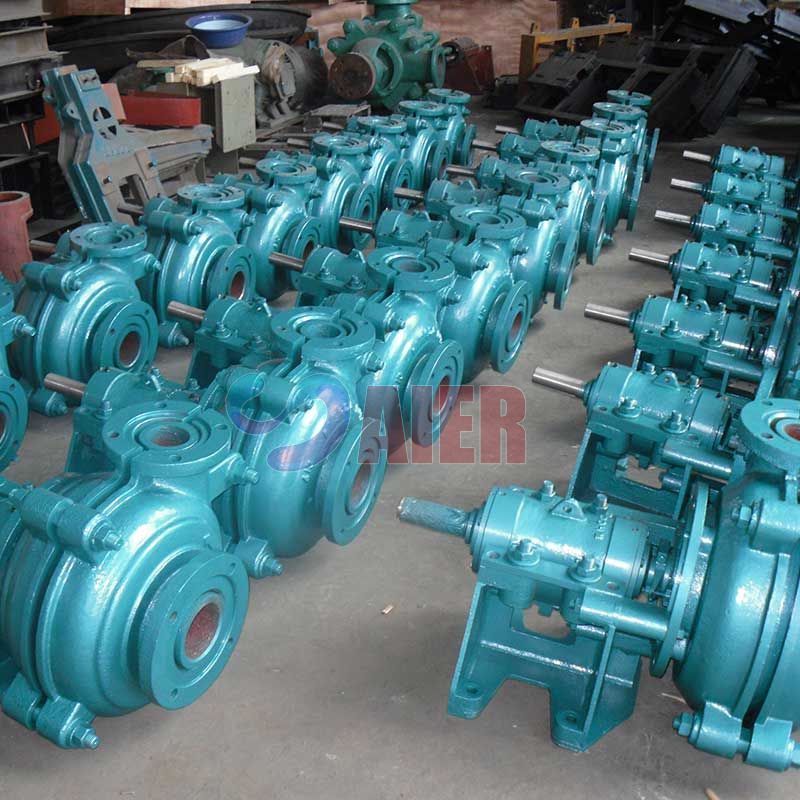

Pompă de șlam WL pentru utilizare ușoară

Descriere scurta:

Pompele din seria WL sunt pompe centrifuge orizontale pentru dejecții în consolă. Sunt potrivite pentru livrarea de șlamuri cu densitate scăzută pentru departamentele metalurgice, miniere, cărbune și materiale de construcții. Etanșarea arborelui adoptă atât etanșarea glandei, cât și etanșarea centrifugă.

Trimiteți-ne un e-mail Descărcați în PDF

Detaliile produsului

Etichete de produs

Descriere produs

Descriere produs

SPECIFICAȚII:
Dimensiune: 20-650 mm
Capacitate: 2,34-9108m3/h
Cap: 4-60m
Presiune: Max.250psi
Materiale: aliaj hipercrom, cauciuc, poliuretan etc.

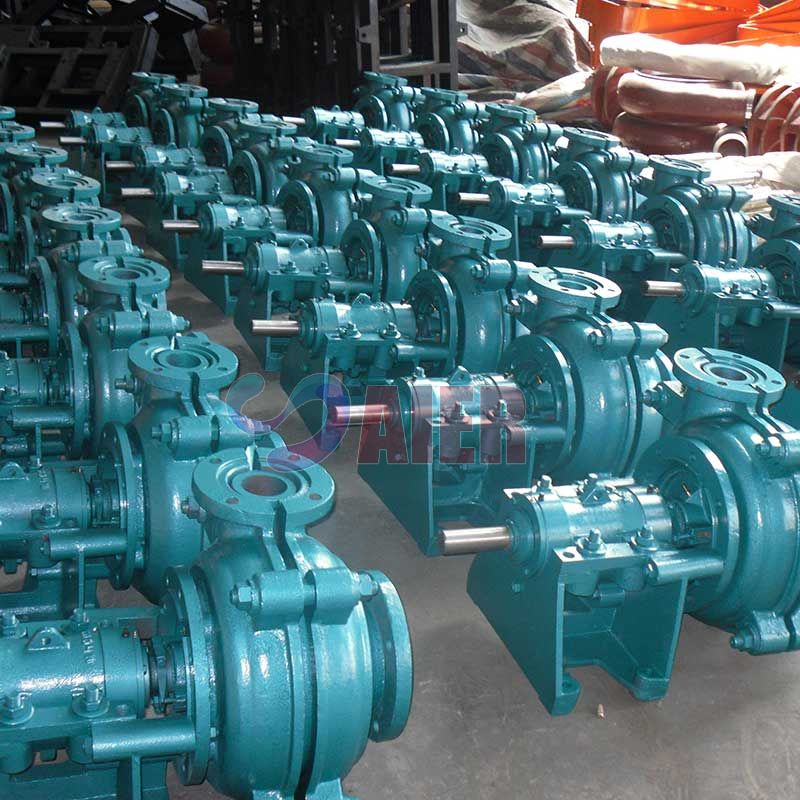

Pompă pentru nămol AIER® WL Light Dudy

Pompele din seria WL funcționează la viteză mare cu volume mici pentru a economisi suprafața podelei. Plăcile cadrului au căptușeli metalice schimbabile, rezistente la uzură, iar rotoarele sunt realizate din metal rezistent la uzură.

Aplicații tipice

Descărcare moara SAG, descărcare moara cu bile, descărcare cu tije, nămol de acid Ni, nisip grosier, steril grosier, matrice de fosfat, concentrat de minerale, medii grele, sfeclă de zahăr, cenușă de fund/flux, nisipuri petrolifere, nisipuri minerale, steril fine, granulare de zgură , acid fosforic, cărbune, flotație, produse chimice de proces, celuloză și hârtie, FGD, alimentare cu ciclon, apă uzată, alimentare cu apă a fabricii etc.

Caracteristici

Placa cadru este realizată din căptușeli metalice dure rezistente la uzură.

Rotoarele sunt realizate din metal dur.

Garniturile arborelui pot fi garnituri de etanșare, etanșare centrifugă sau etanșare mecanică.

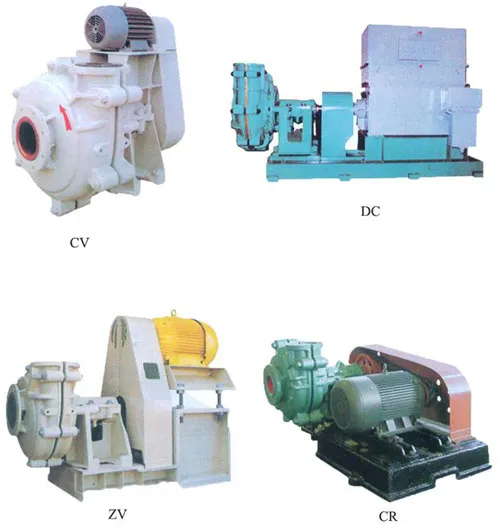

Ramura de refulare poate fi poziționată la intervale de 45 de grade la cerere și orientată în oricare opt poziții pentru a se potrivi instalațiilor și aplicațiilor. Există multe moduri de acționare pentru opțiune, cum ar fi cureaua trapezoidală, cuplarea flexibilă, cutia de viteze, cuplajul hidraulic cu frecvență variabilă, viteza controlată cu siliciu, etc. Printre acestea, transmisia cuplajului cu arbore flexibil și cureaua trapezoidală caracteristică cost redus și instalare ușoară.

Notarea pompei

200WL-S:

200: Diametru iesire: mm

WL: Pompă de șlam pentru utilizare ușoară

S: tip placă cadru

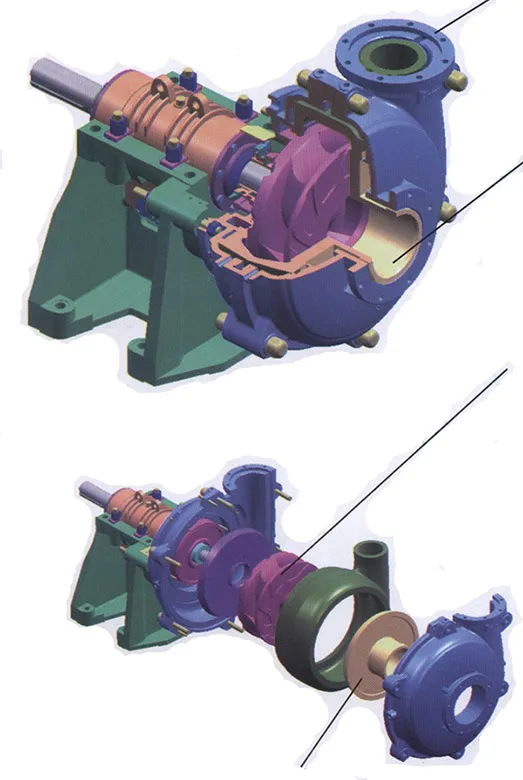

Proiectare constructii

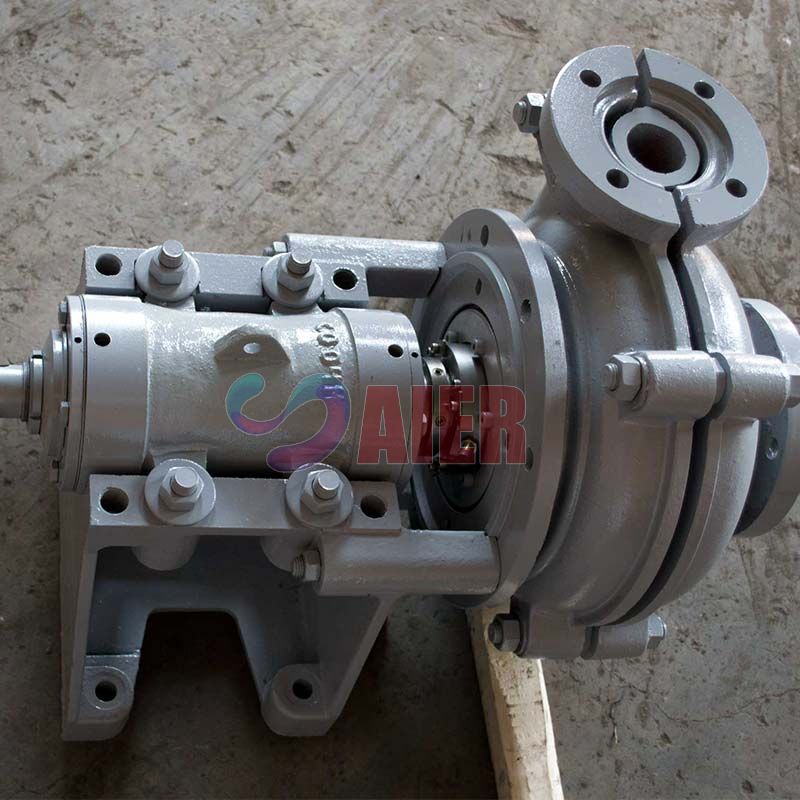

WL Slurry Pump

Carcasa

Jumătățile de carcasă divizate din fontă sau fontă ductilă conțin căptușeli de uzură și oferă capacități de presiune ridicată de funcționare.

Căptușeli interschimbabile din metal dur și elastomer turnat

Rotor

Rotorul poate fi fie elastomer turnat, fie metal dur. Paletele de etanșare laterale adânci ușurează presiunea de etanșare și minimizează recircularea.

Filetele rotorului turnate sunt mai potrivite pentru șlam.

Fețele de împerechere din căptușelile metalice dure sunt conice pentru a permite alinierea pozitivă în timpul asamblării și pentru a permite componentelor să fie îndepărtate cu ușurință pentru înlocuire.

Materialul piesei pompei

Numele piesei	Material	Specificație	HRC	Aplicație	Cod OEM
Căptușeală și rotor	Metal	AB27: 23%-30% fier alb crom	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
		AB15: 14%-18% fier crom alb	≥59	Folosit pentru o stare de uzură mai mare	A07
		AB29: 27%-29% fier crom alb	43	Folosit pentru condiții de pH mai scăzute, în special pentru FGD. De asemenea, poate fi folosit pentru o stare scăzută de aciditate și instalații de desulfurare cu pH nu mai puțin de 4	A49
		AB33: 33%-37% fier alb crom		Poate transporta suspensii oxigenate cu pH nu mai mic de 1, cum ar fi tencuiala fosfor, acid azotic, vitriol, fosfat etc.	A33
	Cauciuc				R08
					R26
					R33
					R55
Expeller și inel expeller	Metal	B27: 23%-30% fier crom alb	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
Expeller și inel expeller	Metal	Fier gri			G01
Cutie de umplutură	Metal	AB27: 23%-30% fier alb crom	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
Cutie de umplutură	Metal	Fier gri			G01
Cadru/placă de acoperire, casă de rulment și bază	Metal	Fier gri			G01
Cadru/placă de acoperire, casă de rulment și bază	Metal	Fier ductil			D21
Arbore	Metal	Otel carbon			E05
Manșon de arbore, inel/restrictor al lanternului, inel pentru gât, șurub de glande	Oţel inoxidabil	4Cr13			C21
		304 SS			C22
		316 SS			C23
Inele de îmbinare și etanșări	Cauciuc	Butil			S21
		cauciuc EPDM			S01
		Nitril			S10
		Hypalon			S31
		Neopren			S44/S42
		Viton			S50

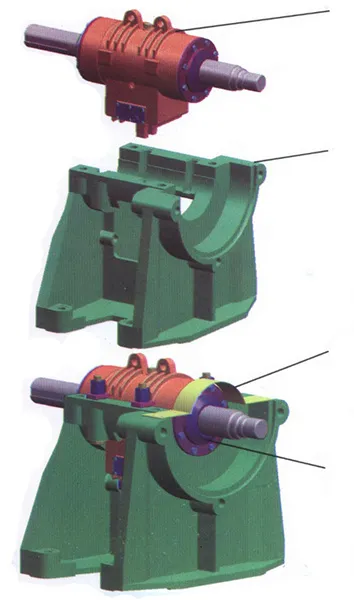

Proiectarea modulelor de transmisie

Arborele pompei cu diametru mare, cilindric

Construcție de sarcini grele, rulmenți metric folosind lubrifiere cu ulei sau lubrifiere cu grăsime; deschis în serie, caracteristicile de construcție de volum mic și fiabilitate ridicată.

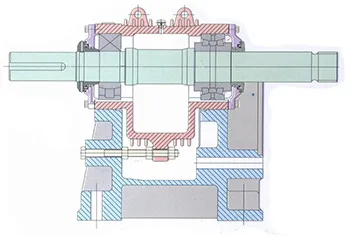

Ansamblu rulment arbore

Un arbore cu diametru mare, cu o conexiune scurtă, minimizează deformarea și vibrațiile.

Rulmenții cu role pentru sarcini grele sunt găzduiți într-un cartuș de rulment detașabil.

Baza pompei

Fixați pompa la bază cu un număr minim de șuruburi și reglați rotorul într-o poziție convenabilă sub carcasa rulmentului.

Capacul rezistent la apă împiedică scurgerea apei să zboare.

Capacul de protecție previne scurgerea apei din suportul rulmentului.

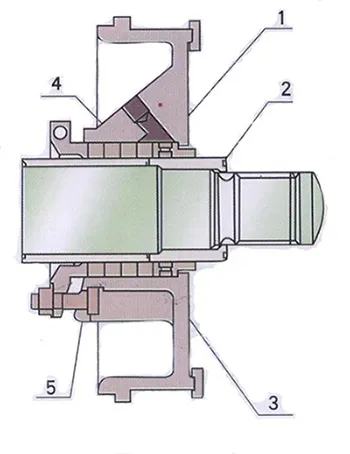

Proiectarea modulului de etanșare a arborelui

1. Cutie de ambalare

2. Inelul Lanternului din față

3. Ambalare

4. Presetupă

5. Manșon arborelui

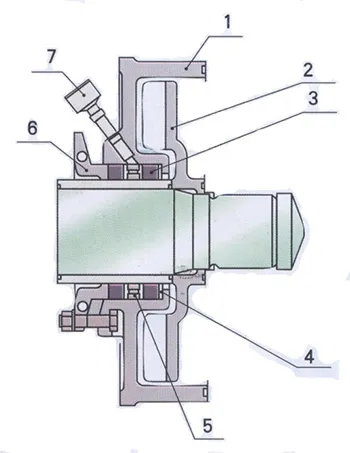

1. Glanda de eliberare

2. Expulsor

3. Ambalare

4. Garnitură de ambalare

5. Inelul lanternului

6. Presetupă

7. Cupa de ulei

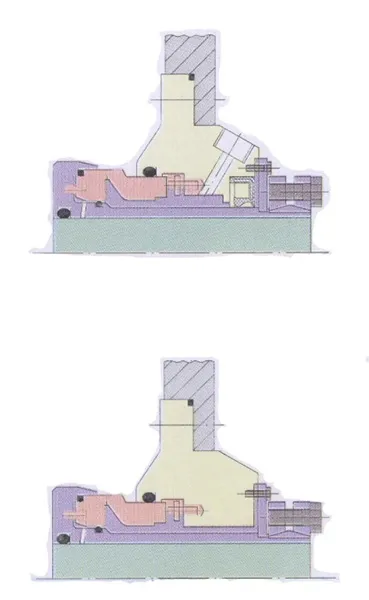

Etanșare mecanică GRJ

Tipul GRG este folosit pentru lichid care nu este permis diluat.

Etanșare mecanică HRJ

Tipul HRJ este utilizat pentru lichidul permis diluat.

Ceramica de duritate mare și aliatul sunt adoptate pentru materialul pieselor de frecare. Posedă rezistență ridicată la abraziune și scuturare pentru a garanta că efectul de etanșare poate fi satisfăcut de client în diferite condiții.

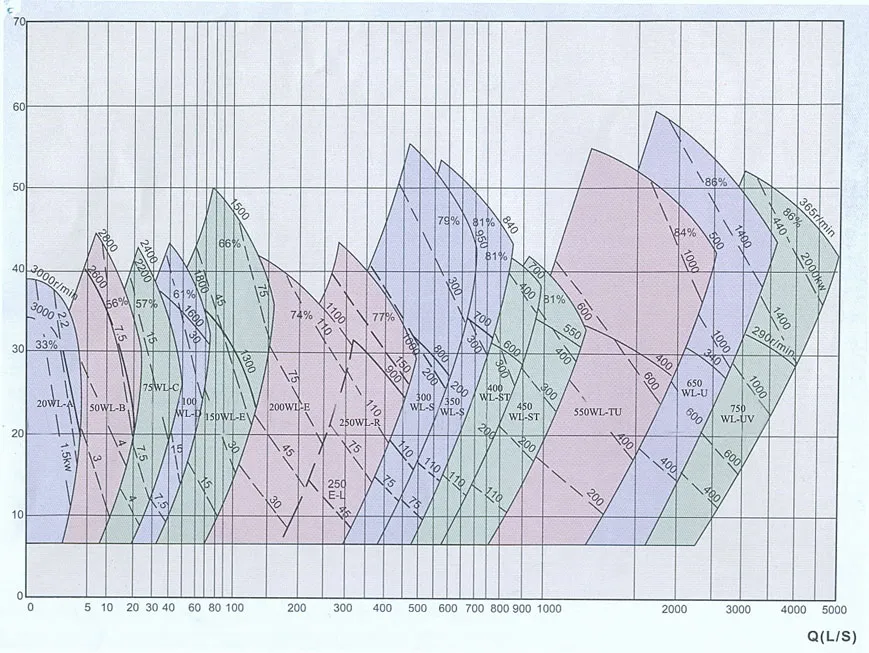

Curba de performanță

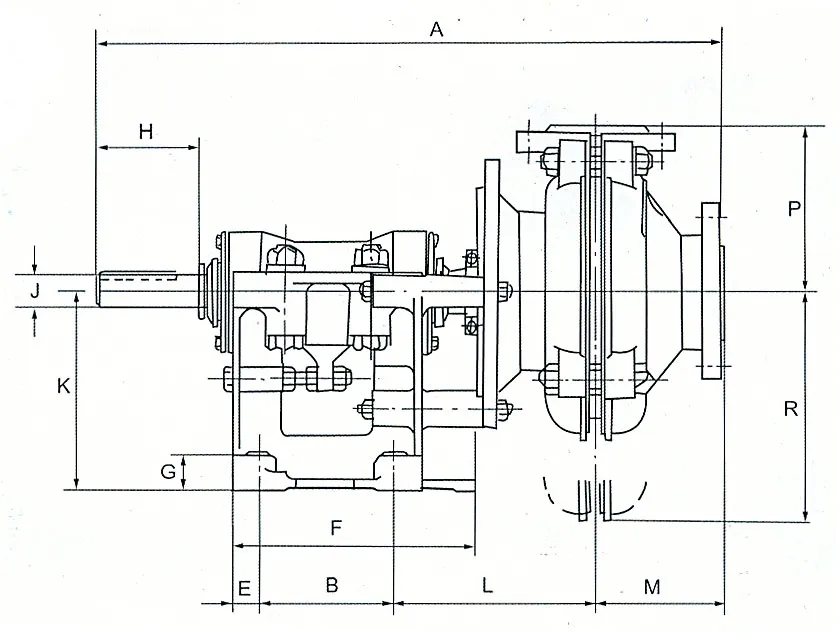

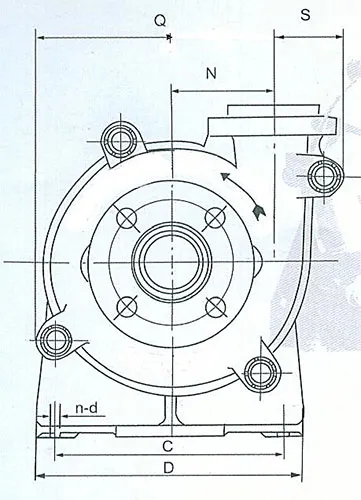

Dimensiuni de instalare

Tip	A	B	C	D	E	F	G	nd	H	J	K	L	M
20WL-A	461	159	241	286	25	210	28	4-Φ18	57	20	145	89	90
50WL-B	624	143	254	295	24	248	38	4-Φ14	80	28	197	191	136
75WL-C	813	175	356	406	32	311	48	4-Φ19	120	42	254	253	163
100WL-D	950	213	432	492	38	364	64	4-Φ22	163	65	330	280	187
150WL-E	1218	257	546	622	54	448	76	4-Φ29	220	80	457	376	237
200WL-E	1334	257	546	622	54	448	76	4-Φ29	220	80	457	413	306
250WL-E	1348	257	546	622	54	448	76	4-Φ29	220	80	457	411	324
250WL-R	1406	490	560	680	50	590	70	4-Φ28	216	85	350	322	324
300WL-S	1720	640	760	920	70	780	90	4-Φ35	280	120	450	415	300
350WL-S	1776	640	760	920	70	780	90	4-Φ35	280	120	450	425	340
400WL-ST	1840	620	900	1150	80	780	125	4-Φ48	280	120	650	480	375
450WL-ST	1875	620	900	1150	80	780	125	4-Φ48	280	120	650	500	400
550WL-TU	2400	860	1200	1460	95	1050	150	4-Φ79	350	150	900	625	500

Tip		Dimensiunea capului pompei				Flanșă de aspirație				Flanșă de refulare
Tip	N	S	Q	R	P	OD	ID	CC Dar. Găuri	Gaură	OD	ID	CC Dar. Găuri	Gaură
20WL-A	86	144			128	114	25	83	4-Φ14	102	20	73	4-Φ14
50WL-B	114		155		163	184	75	146	4-Φ19	165	50	127	4-Φ19
75WL-C	146	102			204	229	100	191	4-Φ19	203	75	165	4-Φ19
100WL-D	190	118			262	305	150	260	4-Φ22	229	100	191	4-Φ22
150WL-E	248	155			324	368	200	324	8-Φ19	305	150	260	8-Φ19
200WL-E	292	199			401	445	250	394	8-Φ22	382	200	337	8-Φ22
250WL-E	438	257	476	603	470	552	305	495	8-Φ32	483	254	425	8-Φ32
250WL-R	438	257	476	603	470	552	305	495	8-Φ32	483	254	425	8-Φ32
300WL-S	475	265	599	634	570	560	350	500	12-Φ26	530	300	470	12-Φ26
350WL-S	530	295	643	691	620	640	400	580	12-Φ26	590	350	530	12-Φ26
400WL-ST	600	343	747	809	740	720	450	650	12-Φ33	685	400	615	12-Φ33
450WL-ST	660	375	814	872	800	770	500	700	12-Φ33	740	450	670	12-Φ33
550WL-TU	860	453	1055	1142	975	975	650	880	12-Φ39	900	550	800	12-Φ39
