Pompă de șlam WA pentru sarcini grele

Ce este pompa de nămol de mare putere?

Pompa de nămol din seria WA pentru sarcini grele este în consolă, orizontală, căptușită din cauciuc natural sau metal dur pompe centrifugale de nămol. Sunt proiectate pentru manipularea șlamurilor abrazive, de înaltă densitate, în sectorul metalurgic, minier, cărbune, energie electrică, materiale de construcție și alte industrie.

Specificații pompe pentru sarcini grele

Dimensiune: 1" până la 22"
Capacitate: 3,6-5400 mc/h
Cap: 6-125 m
Prelevare solide: 0-130 mm
Concentrație: 0%-70%

Materiale: aliaj hipercrom, cauciuc, poliuretan, Ceramica, otel inoxidabil etc.

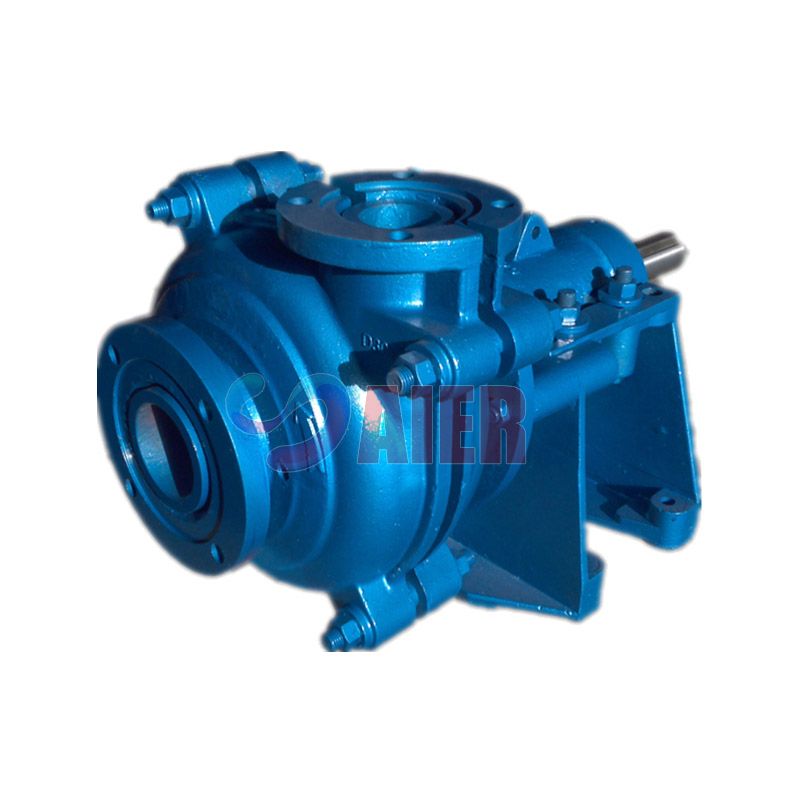

Pompă pentru șlam AIER® WA pentru sarcini grele

Caracteristicile pompei de nămol

1. Placa cadru pentru pompele din seria WA are garnituri interschimbabile din metal dur sau elastomer turnate sub presiune. Rotoarele sunt realizate din metal dur sau căptușeli din elastomer turnate sub presiune.

2. Garniturile arborelui pentru seria WA pot fi garnituri de etanșare, etanșare centrifugă sau etanșare mecanică.

3. Ramura de refulare poate fi poziționată la intervale de 45 de grade la cerere și orientată în oricare opt poziții pentru a se potrivi instalațiilor și aplicațiilor. Există multe moduri de acționare pentru opțiune, cum ar fi cureaua trapezoidală, cuplarea flexibilă, cutia de viteze, cuplajul hidraulic cu frecvență variabilă, viteza controlată cu siliciu, etc. Printre acestea, transmisia cuplajului cu arbore flexibil și cureaua trapezoidală caracteristică cost redus și instalare ușoară.

4. În condiții dure cu nisip, nămol, roci și noroi, pompele obișnuite de nămol tind să se înfunde, să se uzeze și să se defecteze frecvent.. Dar pompele noastre de nămol pentru sarcini grele sunt foarte rezistente la uzură și coroziune, ceea ce înseamnă că durata de viață a pompelor noastre de nămol este mai bună decât pompele altor producători.

Pompe pentru sarcini grele aplicații tipice

Deoarece pompele noastre de nămol WA pentru sarcini grele sunt foarte rezistente la uzură și coroziune, pompele pentru sarcini grele sunt utilizate într-o gamă largă de aplicații.

1. SAG moara de descărcare de gestiune, moara cu bile de descărcare de gestiune, Rod mil de descărcare.

2. Nămol de acid Ni, nisip grosier, steril grosier, matrice de fosfat, concentrat de minerale.

3. Medii grele, sfeclă de zahăr, dragare, cenușă de fund/zburătoare, măcinare de var, nisipuri petrolifere, nisipuri minerale, steril fine, granulare de zgură, acid fosforic, cărbune, flotație, chimie de proces, celuloză și hârtie, FGD, hrană de ciclon etc. .

Notarea pompelor

Pentru a afla cum să vă rezolvați problemele de pompare, contactaţi-ne astăzi! Suntem producătorul de pompe de șlam care vă poate ajuta să vă rezolvați problemele.

Proiectare constructii

Fețele de împerechere din căptușelile metalice dure sunt conice pentru a permite alinierea pozitivă în timpul asamblării și pentru a permite componentelor să fie îndepărtate cu ușurință pentru înlocuire.

Materialul piesei pompei

Proiectarea modulelor de transmisie

Arborele pompei cu diametru mare, cilindric Construcție de sarcini grele, rulmenți metric folosind lubrifiere cu ulei sau lubrifiere cu grăsime; deschis în serie, caracteristicile de construcție de volum mic și fiabilitate ridicată.

Ansamblu rulment arbore Un arbore cu diametru mare, cu o conexiune scurtă, minimizează deformarea și vibrațiile. Rulmenții cu role pentru sarcini grele sunt găzduiți într-un cartuș de rulment detașabil. Baza pompei Fixați pompa la bază cu un număr minim de șuruburi și reglați rotorul într-o poziție convenabilă sub carcasa rulmentului. Capacul rezistent la apă împiedică scurgerea apei să zboare. Capacul de protecție previne scurgerea apei din suportul rulmentului.

Proiectarea modulului de etanșare a arborelui

	1. Cutie de ambalare 2. Inelul Lanternului din față 3. Ambalare 4. Presetupă 5. Manșon arborelui
1. Glanda de eliberare 2. Expulsor 3. Ambalare 4. Garnitură de ambalare 5. Inelul lanternului 6. Presetupă 7. Cupa de ulei
	Etanșare mecanică GRJ Tipul GRG este folosit pentru lichid care nu este permis diluat. Etanșare mecanică HRJ Tipul HRJ este utilizat pentru lichidul permis diluat. Ceramica de duritate mare și aliatul sunt adoptate pentru materialul pieselor de frecare. Posedă rezistență ridicată la abraziune și scuturare pentru a garanta că efectul de etanșare poate fi satisfăcut de client în diferite condiții.

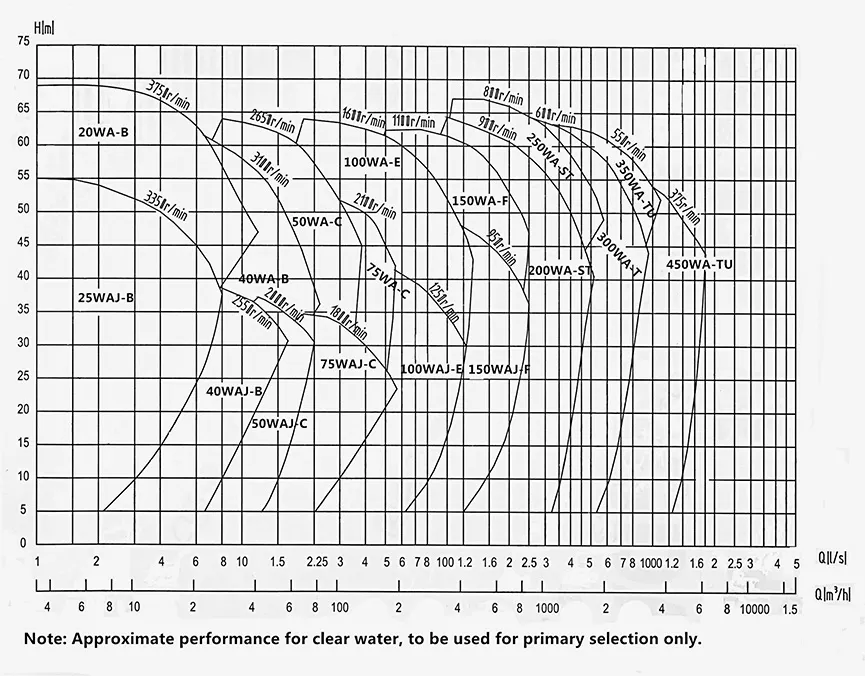

Curba de performanță

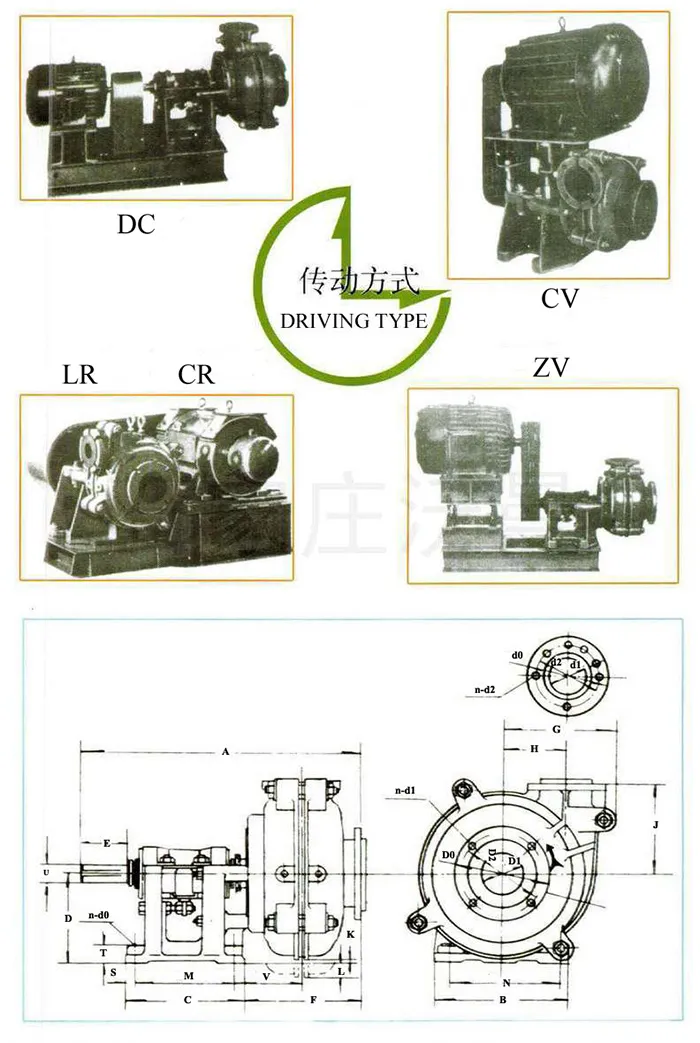

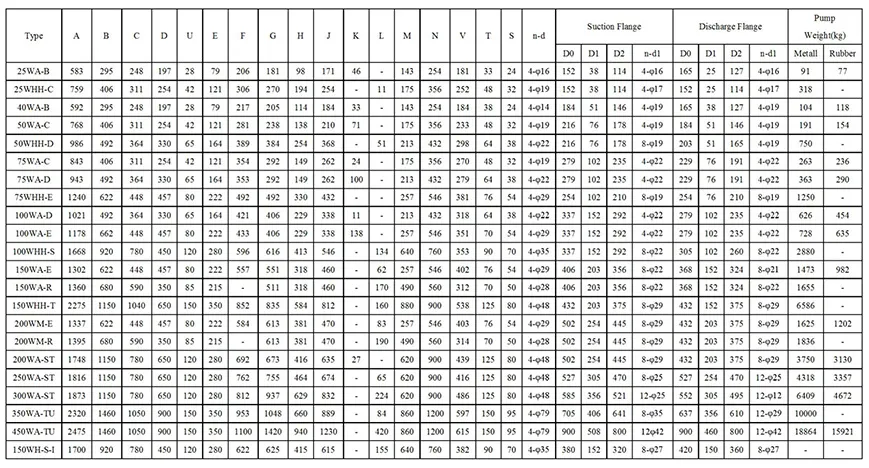

Dimensiuni de instalare

Selectarea rotorului pompei de șlam

Rotorul pompei de nămol este una dintre cele mai importante părți ale pompelor centrifuge de nămol. În funcție de aplicație, alegerea rotorului pompei de șlam este crucială pentru performanța pompei de șlam. Aplicațiile de șlam pot fi deosebit de dure pentru rotorul pompelor de șlam din cauza naturii lor abrazive. Pentru ca pompele de nămol să funcționeze eficient și să reziste testului timpului, rotorul trebuie selectat corespunzător pentru pompele de nămol.

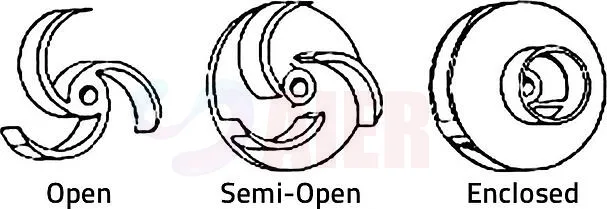

1. Tip rotor al pompei de șlam
Există trei tipuri diferite de rotoare pentru pompe de șlam; deschis, închis și semideschis. Fiecare are propriile puncte forte și puncte slabe, în funcție de aplicație. Unele sunt mai bune pentru manipularea solidelor, altele sunt mai bune pentru eficiență ridicată.
Orice tip de rotor poate fi utilizat în aplicații cu șlam, dar rotoarele închise pentru pompe de șlam sunt mai frecvente, deoarece sunt de înaltă eficiență și rezistență la abraziune. Rotoarele pentru pompe de șlam deschis sunt de obicei bine folosite pentru solide cu concentrație mare, deoarece sunt mai puțin probabil să se înfunde. De exemplu, fibrele mici din stocul de hârtie care, la densități mari, pot avea tendința de a înfunda rotorul. Pomparea nămolului poate fi dificilă.

2. Dimensiunea rotorului pompei de şlam
Mărimea rotorului pompei de șlam trebuie luată în considerare pentru a se asigura că rezistă la uzura abrazivă. Rotoarele pompelor de șlam sunt în general mai mari ca dimensiuni în comparație cu pompele de șlam pentru lichide mai puțin abrazive. Cu cât rotorul are mai multă „carne”, cu atât va rezista mai bine sarcinii de pompare a amestecurilor dure de șlam. Gândiți-vă doar la rotorul pompei de șlam ca la linia ofensivă a unei echipe de fotbal. Acești jucători sunt de obicei mari și lenți. Pe tot parcursul jocului, ei sunt bătuți, iar și iar, dar se așteaptă să reziste la abuz. Nu ți-ai dori jucători mici în această poziție, la fel cum nu ți-ai dori un rotor mic pe pompele tale de nămol.
3. Viteza pompei de şlam
Viteza procesului nu are nimic de-a face cu alegerea rotorului pompei de șlam, dar are un efect asupra duratei de viață a rotorului pompei de șlam. Este important să găsiți punctul dulce care permite pompei de șlam să funcționeze cât mai lent posibil, dar suficient de rapid pentru a împiedica sedimentele solide și înfundarea. Dacă pompează prea repede, suspensia poate eroda rapid rotorul datorită naturii sale abrazive. De aceea, este important să alegeți un rotor mai mare, dacă este posibil.
Când aveți de-a face cu nămol, în general doriți să mergeți mai mare și mai încet. Cu cât rotorul este mai gros, cu atât va rezista mai bine. Cu cât pompa este mai lentă, cu atât mai puțină eroziune va provoca rotorului. Cu toate acestea, rotorul nu este singurul lucru de care trebuie să vă faceți griji în pompa de șlam atunci când aveți de-a face cu șlam. Materialele de construcție dure și durabile sunt necesare de cele mai multe ori. Căptușelile metalice pentru pompele de șlam și plăcile de uzură sunt comune în aplicațiile de șlam.

Instalarea pompei de șlam

Instalare orizontală pompe de șlam

Montarea și instalarea pompelor orizontale pentru dejecții sunt, în general, supuse unui număr de considerente, inclusiv spațiul de podea, spațiul deasupra capului pentru ridicare și probabilitatea de inundare din cauza scurgerilor. Pompele din serviciile critice sunt adesea asociate în modul de funcționare/în așteptare, astfel încât întreținerea să poată fi efectuată pe o pompă în timp ce cealaltă funcționează.
Pompele mari de nămol cu ​​motoare de mare energie - și poate cu cutii de viteze de reducere a vitezei - ar fi, în general, montate cu axele arborelui în același plan orizontal pentru a facilita accesul la întreținere.
O pompă de nămol cu ​​transmisie prin curea poate avea motorul montat lângă ea dacă există suficient spațiu pe podea. Cu toate acestea, dacă spațiul pe podea este limitat sau există riscul de inundare, motorul poate fi montat deasupra acestuia fie direct deasupra capului (cunoscut și sub numele de „acționare C”), fie în spate (montare deasupra capului invers sau „acționare Z”).

Instalarea pompei de nămol vertical

Pompele de bazin cu ax cantilever vertical trebuie selectate astfel încât orificiul de admisie să fie aproape de podeaua bazinului. Dacă lungimea arborelui este limitată de viteza de rulare necesară și puterea de transmisă, o conductă de aspirație (în general doi metri lungime) poate fi montată pe ramura de aspirație pentru a se asigura că baia poate fi golită.
