Pompă de bazin WY

Descriere scurta:

Pompele de bazin WY și WYJ sunt pompe centrifuge verticale pentru șlam, scufundate pentru transfer abraziv, particule grosiere și șlam de înaltă densitate. Când lucrează, nu are nevoie de apă de etanșare sau de orice fel de etanșare. Poate funcționa bine și atunci când volumul de aspirație nu este suficient.

Trimiteți-ne un e-mail Descărcați în PDF

Detaliile produsului

Etichete de produs

Descriere produs

Descriere produs

SPECIFICAȚII:

Dimensiune (descărcare): 40 mm până la 300 mm
Capacitate: 7,28-1300 mc/h
Cap: 3m-45 m
Prelevare solide: 0-79mm
Concentrație: 0%-70%
Materiale: aliaj de crom ridicat, cauciuc,

Poliuretan, ceramică, oțel inoxidabil etc.

Pompă de baie AIER® WY

Aplicații tipice

Drenaj sau spălare în bazin

Drenaj în pardoseală

Bazinul morii

Transferul de carbon

Monitorizarea

Amestecarea magnetitei

Caracteristici

Carcasa pompei de tip WY este realizată din metal rezistent la abraziune, materialul rotorului poate fi metal rezistent la abraziune sau cauciuc.

Părțile scufundate ale WYJ sunt toate căptușite cu cauciuc, pentru transferul nămolului coroziv.

Notarea pompei

150WY-S:

150: Diametru iesire: mm

WY: Tip de pompă: Pompă de bazin căptușită cu aliaj de crom înalt

S: tip placă cadru

150WYJ-S:

150: Diametru iesire: mm

WYJ: Tip de pompă: Pompă de bazin căptușită cu cauciuc

S: tip placă cadru

Proiectare constructii

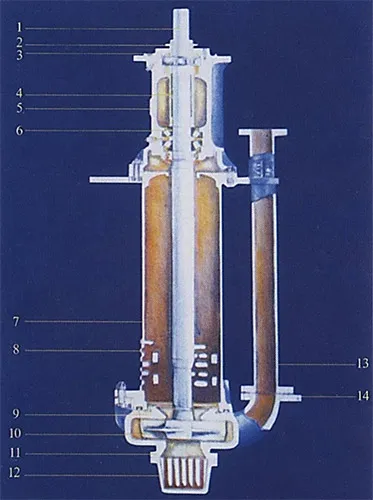

Căptușit din aliaj WY înalt cromat

1. Arbore

2. Labirint

3. Rulment

4. Distanțierea rulmenților

5. Carcasa rulmentului

6. Rulment

7. Coloana

8. Filtru

9. Căptușeală din spate

10. Rotor

11. Carcasa pompei

12. Sită inferioară

13. Conducta de refulare

14. Flanșă de refulare împărțită

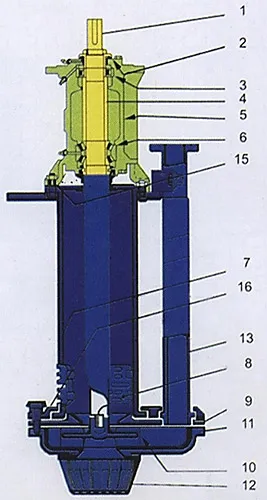

1. Arbore

2. Labirint

3. Rulment

4. Distanțierea rulmenților

5. Carcasa rulmentului

6. Rulment

7. Coloana

8. Filtru

9. Căptușeală din spate

10. Rotor

11. Carcasa pompei

12. Sită inferioară

13. Conducta de refulare

15. Bolt și piuliță de coloană

16. Bolt de coloană

Materialul piesei pompei

Numele piesei	Material	Specificație	HRC	Aplicație	Cod OEM
Carcasă, căptușeală din spate și rotor	Metal dur	AB8: KmTBCr8	≥55	Folosit pentru pompa de noroi	A01
		AM: KmTBMnMo	38-42	Folosit pentru uzură ușoară, cu granulație fină	A11
		AB27: 23%-30% fier alb crom	≥56	Folosit pentru condiții de uzură mai ridicate, cu pH între 5 și 12	A05
		AB15: 14%-18% fier crom alb	≥59	Folosit pentru o stare de uzură mai mare	A07
		AB29: 27%-29% fier crom alb	43	Folosit pentru condiții de pH mai scăzute, în special pentru FGD. De asemenea, poate fi folosit pentru condiții scăzute de aciditate și instalații de desulfurare cu pH nu mai puțin de 4	A49
		AB33: 33%-37% fier alb crom		Poate transporta suspensii oxigenate cu pH nu mai mic de 1, cum ar fi tencuiala fosfor, acid azotic, vitriol, fosfat etc.	A33
	Cauciuc				R08
					R26
					R33
					R55
Arbore	Metal	Otel carbon			E05
Inele de îmbinare și etanșări	Cauciuc	Butil			S21
		cauciuc EPDM			S01
		Nitril			S10
		Hypalon			S31
		Neopren			S44/S42
		Viton			S50

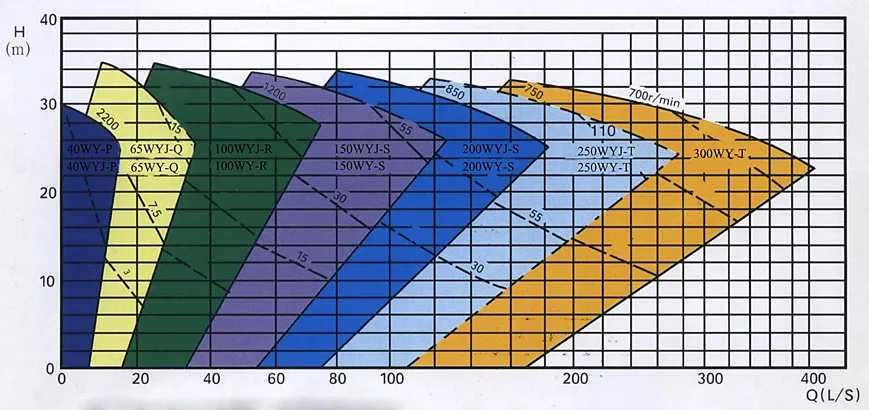

Performanță în apă limpede

1 WY Sump Pump

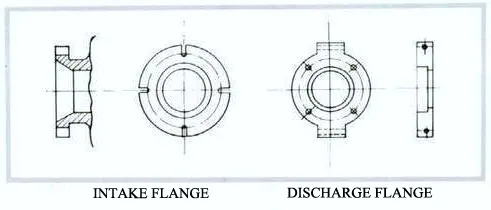

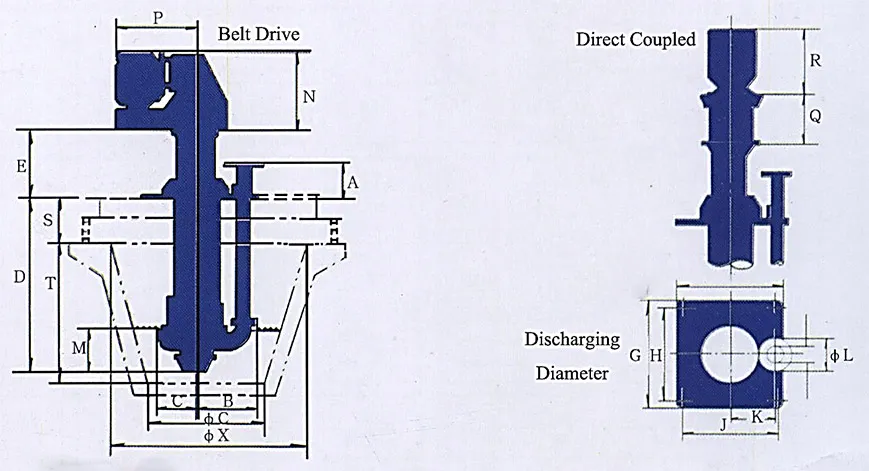

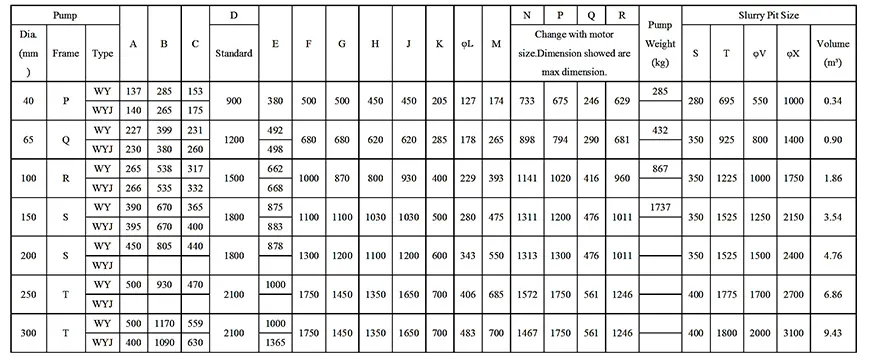

Dimensiuni de instalare

WY Sump Pump

Tip	Flanșă de admisie				Flanșă de refulare
	OD	ID	C/C Pentru Găuri	Gaură	OD	ID	C/C Pentru Găuri	Gaură
40WY-P	φ170	φ81	φ140	4-φ14	φ127	φ40	φ98	4-φ16
40WYJ-P
65WY-Q	φ240	φ104	φ215	4-φ14	φ178	φ65	φ140	4-φ19
65WYJ-Q
100WY-R	φ380	φ175	φ325	4-φ24	φ229	φ100	φ191	8-φ19
100WYJ-R
150WY-S					φ280	φ150	φ241	8-φ22
150WYJ-S
200WY-S					φ343	φ200	φ298	8-φ22
200WYJ-S
250WY-S					φ406	φ250	φ362	12-φ25
250WYJ-S
300WY-S					φ483	φ300	φ432	12-φ25
300WYJ-S
