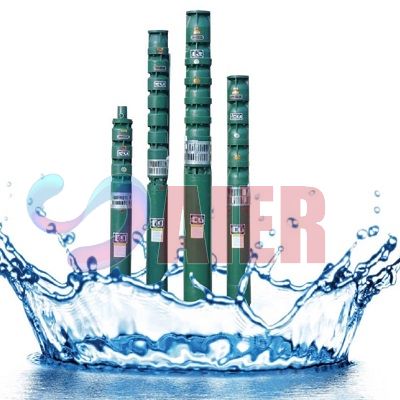

POMPA Sommergibile QJ

Breve descrizione:

La pompa sommergibile QJ viene utilizzata principalmente per il trasporto di acqua da pozzi profondi e per il potenziamento ed è ampiamente utilizzata nell'irrigazione dei terreni agricoli, nel drenaggio dell'acqua nelle aree urbane e rurali, nelle miniere e nelle imprese industriali e nei lavori di tutela dell'acqua tra cui serbatoi, fontane, sistemi di raffreddamento e spa, ecc.

Inviaci un'e-mail Scarica in PDF

Dettagli del prodotto

Tag dei prodotti

Descrizione del prodotto

Descrizione del prodotto

Descrizione generale

La pompa sommergibile QJ viene utilizzata principalmente per il trasporto dell'acqua da un pozzo profondo e per il potenziamento ed è ampiamente utilizzata nell'irrigazione di terreni agricoli, nel drenaggio dell'acqua in aree urbane e rurali, nelle miniere e nelle imprese industriali e nei lavori di tutela dell'acqua tra cui serbatoi, fontane, sistemi di raffreddamento e spa, ecc. Le caratteristiche principali sono le seguenti: Facile da usare, facile installazione, facile manutenzione, protezione ambientale ecc. Vantaggi, la pompa elettrica per immersione che raccoglie il motore e la pompa dell'acqua può funzionare in acqua ed è comoda da usare e riparare.

Produttori di pompe ad acqua sommergibili

Siamo un produttore professionale di pompe sommergibili in Cina. Oltre alle pompe per l'acqua, forniamo anche varie pompe per liquami, pompe per ghiaia, pompe di desolforazione, ecc. In base alle diverse richieste, potremmo fornire prodotti con materiali diversi come fusione di acciaio inossidabile, saldatura a pressione inossidabile, fusione di bronzo, fusione di ghisa normale, fusione di materiale speciale resistente alla corrosione. La pompa deve avere un diametro esterno rigido, in modo che non si verifichino situazioni quali perdite delle guarnizioni del motore e inquinamento dell'acqua.

Specifiche

Dimensioni (scarico): da 4" a 16"
Capacità: 2-500 m3/ora
Prevalenza: 10m-500 mt
Potenza domestica: 0,75-450 kW
Materiale: ghisa, bronzo, acciaio inossidabile ecc

Pompa sommergibile AIER® QJ

Condizioni d'uso

①Alimentazione: 380 V/CA trifase, 50 Hz

②Qualità dell'acqua:

A. La temperatura dell'acqua è inferiore a 20 ℃ (resistenza alle alte temperature 80 ℃)

B. Il contenuto solido è inferiore allo 0,01% (dipende dalla qualità)

C.PH 6,5-8,5

D. Il contenuto di idrogeno solforato è inferiore a 1,15 mg/l

E. Il contenuto di ioni ossido è inferiore a 400 mg/l

③La parte interna del motore sommerso deve essere piena di acqua pulita e la pompa sommergibile deve essere immersa in modo sicuro per funzionare.

④La profondità di montaggio non deve superare il 20% della prevalenza nominale della pompa dell'acqua e la superficie del pozzo deve essere liscia e diritta.

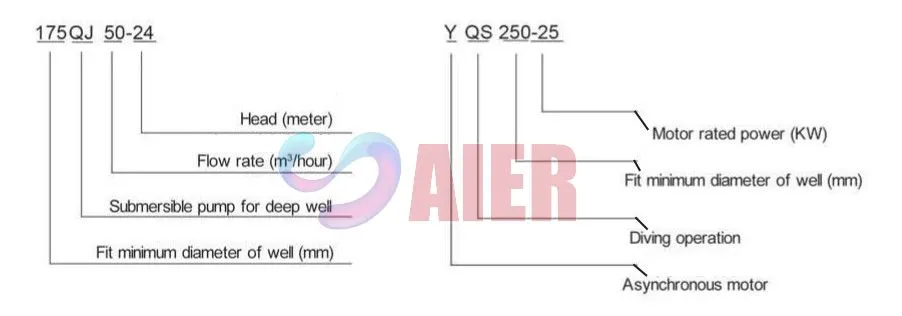

Tipo di notazione

Type Notation.jpg

Caratteristiche principali

1. Il motore è un motore sommergibile bagnato. La camera del motore deve essere riempita con acqua pulita utilizzata per raffreddare il motore e lubrificare i cuscinetti. La pellicola di regolazione della tensione sulla base o sul motore viene utilizzata per regolare la differenza di pressione e la dilatazione dell'acqua nella parte interna del motore causata dai cambiamenti di temperatura del motore.

2. Per evitare che i granelli di sabbia provenienti da un pozzo entrino nella parte interna del motore, sono installati sull'estensione superiore due oli di tenuta installati all'indietro e un anello di separazione della sabbia.

3. Per evitare che l'albero della pompa dell'acqua salti, l'albero della pompa dell'acqua e l'albero del motore sono collegati tramite accoppiamento e nelle parti inferiori del motore deve essere installato un cuscinetto reggispinta.

4. L'acqua lubrifica il motore e il cuscinetto della pompa dell'acqua.

5. I fili dell'avvolgimento del motore sommerso vengono utilizzati per l'avvolgimento dello statore. Quindi isola bene

6. La girante centrifuga e l'involucro di ingresso del ventilatore verticale vengono utilizzati per la pompa dell'acqua target="_blank"> e la struttura è semplice.

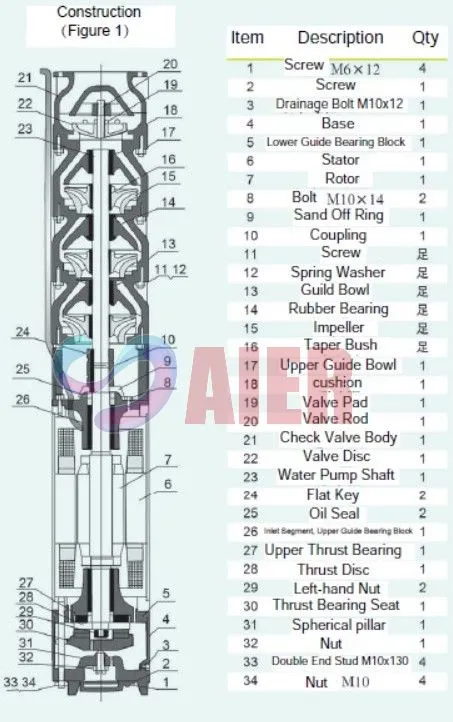

Diagramma di costruzione

La pompa sommersa QJ è costituita principalmente da punto di alimentazione, albero della pompa dell'acqua, girante, alloggiamento del ventilatore, cuscinetto in gomma, valvola di ritegno (opzione) ecc. Il motore sommerso è costituito da base, pellicola di regolazione della tensione, cuscinetto reggispinta, disco reggispinta, blocco cuscinetto guida inferiore , statore, avvolgimento dello statore, rotore, guida superiore, blocco cuscinetti, anello di sabbiatura, cavo di uscita, ecc.

QJ Construction.jpg
