WAJ Karét Slurry Pompa

Katerangan singket:

WAJ karét dijejeran slurry pumpsxa0are ditukeurkeun jeung Warman AHR karét dijejeran pompa slurry pikeun tugas beurat. WAJ nyaéta cantilevered, horizontal, centrifugal, karét alam dijejeran pompa slurry pikeun nanganan slurry corrosive atanapi abrasive kuat ukuran partikel leutik tanpa edges seukeut dina pertambangan, ganti baju mineral, metallurgy, batubara, kakuatan, bahan wangunan jeung departemén industri lianna jsb.


Rincian produk

Tag produk

Panjelasan Produk

Panjelasan Produk

spésifikasi:

Ukuran: 1-22"
Kamampuh: 3,6-5400m3 / h
Sirah: 6m-125 m
Handing padet: 0-130mm
Konsentrasi: 0%-70%
Bahan: Karét, Polyurethane, Chrome High, Keramik, Stainless steel jsb.

AIER® WAJ Heavy Duty Slurry Pump



Aplikasi Biasa

SAG mill discharge, ball mill discharge, Rod mil discharge, Ni acid slurry, keusik kasar, tailings kasar, matriks fosfat, mineral konsentrasi, media beurat, bit gula, panguburan, bottom/fly ash, kapur grinding, pasir minyak, pasir mineral, tailings rupa, granulation slag, asam fosfat, batubara, flotation, prosés kimiawi, bubur jeung kertas, FGD, feed siklon, jsb.



Fitur

Piring pigura pikeun pompa runtuyan WAJ boga logam teuas ditukeurkeun atawa tekanan dijieun elastomer liners. The impellers dijieunna tina tekanan dijieun elastomer liners.



Segel aci pikeun séri WAJ tiasa segel bungkusan, segel centrifugal atanapi segel mékanis.



Cabang ngaleupaskeun tiasa diposisikan dina interval 45 derajat ku pamundut sareng berorientasi kana dalapan posisi anu cocog sareng pamasangan sareng aplikasi. Aya loba modus drive pikeun pilihan, kayaning V-sabuk, gandeng fléksibel, gearbox, frékuénsi variabel coupler hidrolik, speed dikawasa silikon, jsb Di antarana, aci fléksibel gandeng drive na V-sabuk fitur tina béaya rendah sarta instalasi gampang.



Notasi Pompa



200 WAJ-ST:

100 WAJ-D:

200: diaméterna outlet: mm

100: diaméterna outlet: mm

WAJ: Jenis pompa: Dilapis karét

WAJ: Jenis pompa: karét dijejeran

ST: Tipe piring pigura

D: Tipe piring pigura



Parameter kinerja

Aier® WAJ >> Warman AHR Rubber Slurry Pumps Parameter Kinerja:



Modél Max.Kakuatan Bahan Kinerja cai jernih Impeller
(kw) Liner Impeller Kapasitas Q Pimpinan H Laju n Eff. η NPHS Vane No.
  (m3/jam) (m) (rpm) (%) (m)
25 WAJ-B 15 RU RU 10.8-25.2 7-52 1400-3400 35 2-4 3
40 WAJ-B 15 RU RU 25.2-54 5.5-41 1000-2600 50 3.5-8 5
50WAJ-C 30 RU RU 36-75.6 13-39 1300-2100 55 2-4 5
75WAJ-C 30 RU RU 79.2-180 5-34.5 800-1800 59 3-5 5
75WAJ-D 60 RU RU 79.2-180 5-34.5 800-1800 59 3-5 5
100 WAJ-D 60 RU RU 144-324 12-45 800-1350 65 3-5 5
100WAJ-E 120 RU RU 144-324 12-45 800-1350 65 3-5 5
150WAJ-E 120 RU RU 324-720 7-49 400-1000 65 5-10 5
150WAJ-Sunda 300 RU RU 324-720 7-49 400-1000 65 5-10 5
200WAJ-ST 560 RU RU 540-1188 12-50 400-750 75 4-12 5
200WMJ-E 120 RU RU 540-1188 10-42 500-900 79 5-9 5
200WAJ-ST 560 RU RU 720-1620 7-45 300-650 80 2.5-7.5 5
250WAJ-ST 560 RU RU 1152-2520 13-44 300-500 79 3-8 5
350WAJ-ST 560 M M 1368-3060 11-63 250-550 79 4-10 5
400WAJ-TU 1200 M M 2160-5040 8-66 200-500 80 4.5-9 5
450WAJ-TU 1200 M M 2520-5400 13-57 200-400 85 5-10 5

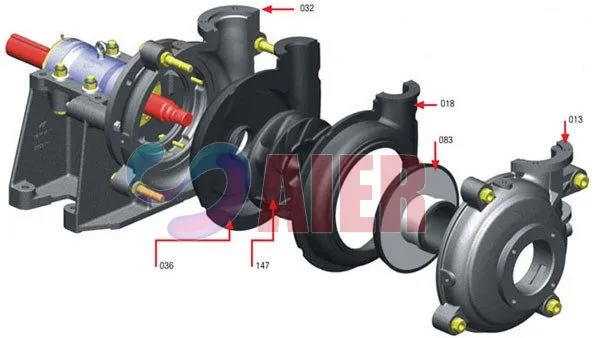

Desain Bagian Utama




Bagian utama:

013 - Pelat Panutup (Bahan: G01, D21, jsb)

032 - Plate Fraem (Bahan: G01, D21, jsb)

018 - Cover Plate Liner (Bahan: R08, R33, R38, R55, S21, S42, S31, U01, U38, jsb)

036 - Pigura Plate Liner (Bahan: R08, R33, R38, R55, S21, S42, S31, U01, U38, jsb)

083 - Throatbush (Bahan: R08, R33, R38, R55, S21, S42, S31, U01, U38, jsb)

041 - Pigura Plate Liner Selapkeun (Bahan: R08, R33, R38, R55, S21, S42, S31, U01, U38, jsb)

147 - Impeller (Bahan: R26, R33, R38, R55, S21, S42, S31, U01, U38, jsb)

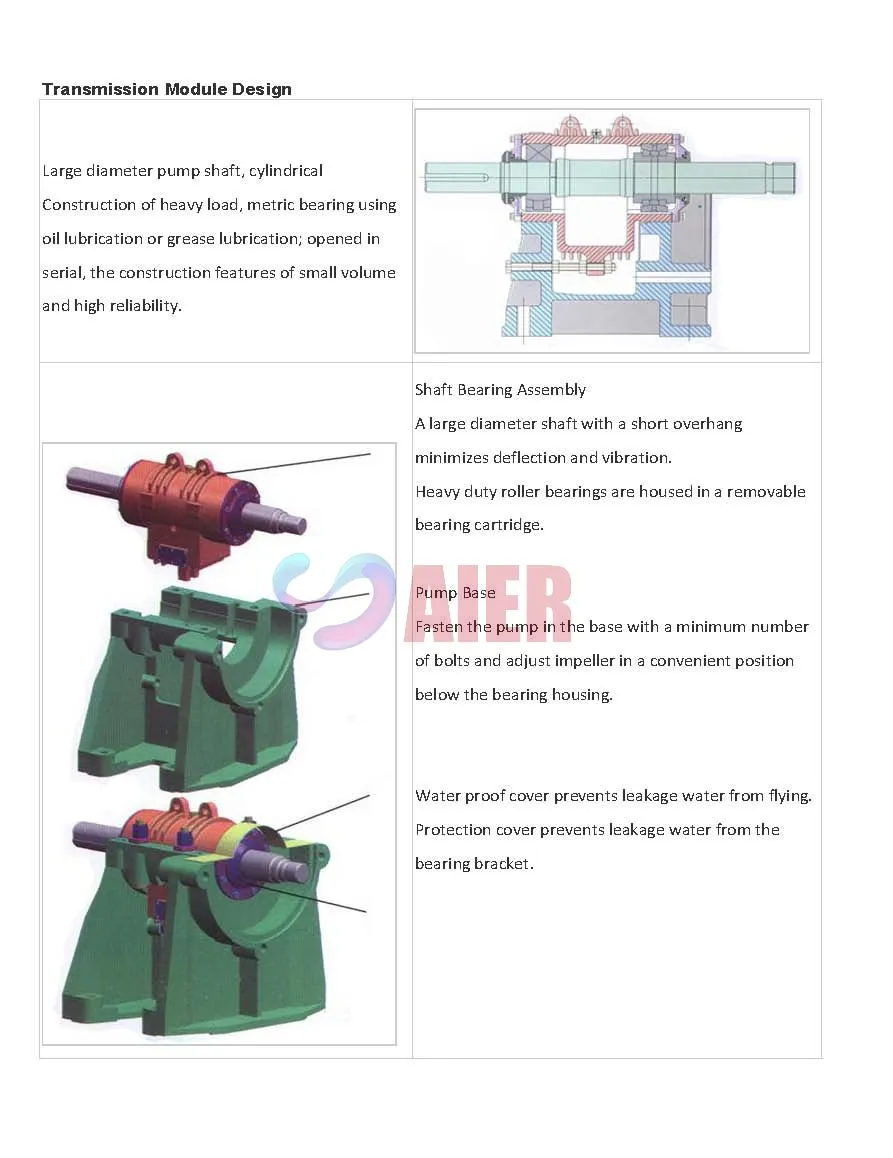

Desain Module Transmisi

Transmission Module Design.jpg

Modeu drive

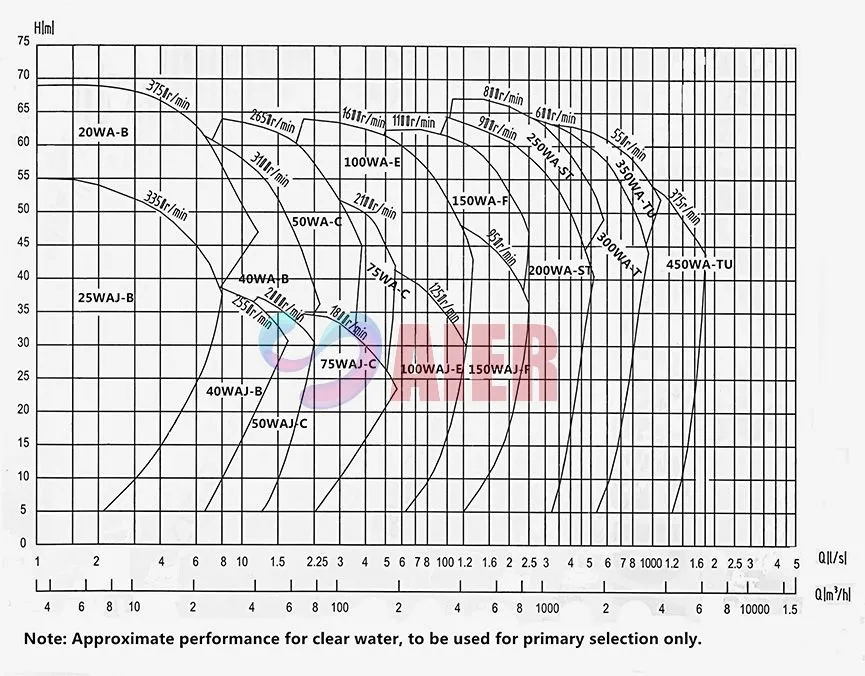

performance curve.jpg

performance curve.jpg
